Produs original GroundStudio

Produsele create de GroundStudio sunt realizate folosind componente de calitate superioara, acestea sunt proiectate si asamblate in Romania.

Descarcari:

Documentatie pdf

Schematic si Layout

Descrierea produsului:

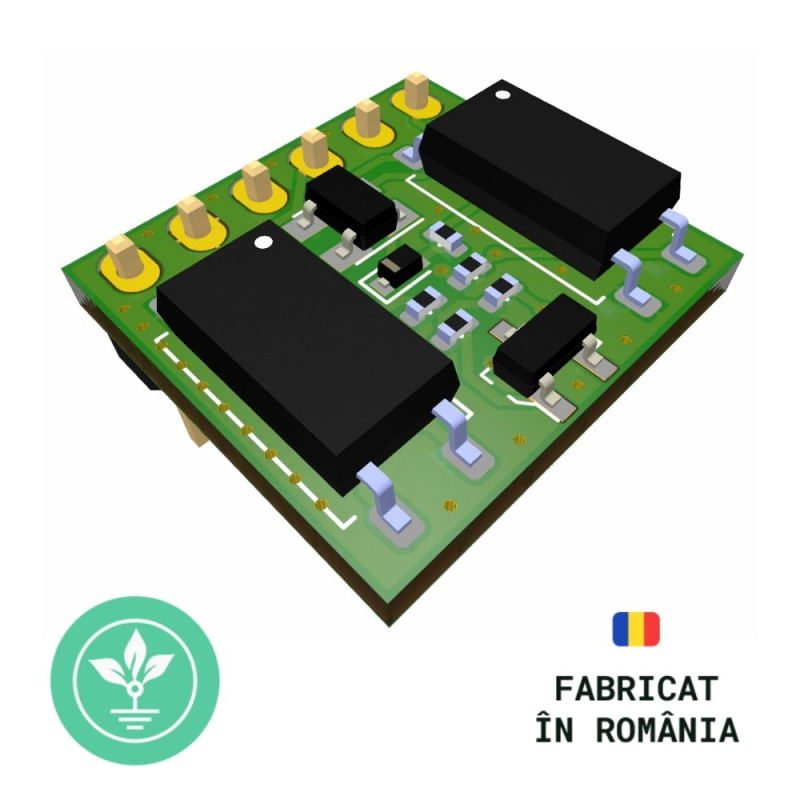

Modul care poate fi folosit la conversia semnalului logic de la 5V la nivelul bus-ului DALI (9.5 V - 22.5 V) pentru controlul sistemelor de iluminare compatibile cu protocolul de comunicatie DALI-2.

Poate fi folosit impreuna cu o placa de dezvoltare pentru a controla sisteme de iluminare inteligente care folosesc standardul Dali-2.

Mai multe informatii despre standardul Dali sunt disponibile in documentele PDF din sectiunea DESCARCARI.

Specificatii tehnice:

• Tensiune de alimentare: 5V DC
• Tensiune nivel logic (Rx/Tx): 5V DC
• Tensiune BUS Dali (D+/D-): 9.5 V ~ 22.5 V DC (recomandat 12V)
• Dimensiuni: 16.5mm x 15.5mm

Exemplu de conectare Arduino IDE:

Pentru realizarea acestui exemplu aveti nevoie de urmatoarele:

1x buc. Placa de dezvoltare Groundstudio Jade Uno+ || Referinta TXVVRY_GS

1x buc. Modul GroundStudio Dali-2 || Referinta KGWIAB_GS

1x buc. Lampa compatibila cu standardul DALI-2

1x buc. Sursa de alimentare pentru bus-ul DALI-2

diferite fire necesare pentru realizarea legaturilor electrice

Pasul 1 - Descarcati Arduino IDE

Arduino IDE

Inainte de a conecta placa incepeti prin a descarca Arduino IDE 1.8.x  de la adresa de mai sus in functie de preferintele dvs. si de sistemul de operare utilizat.

Pasul 2 - Conectati placa de dezvoltare la computer

Dupa conectarea initiala prin cablu usb-c, computerul va incerca sa caute un driver compatibil. In cazul acesta se va conecta direct la windows cu ajutorul chipului HT42B534-2 deoarece driverele pentru acesta se vor instala automat.

Pasul 3 - Realizarea setarilor necesare in Arduino IDE.

In "File->Preferences->Aditional Boards Manager URLs:" adaugati linkul urmator: "https://raw.githubusercontent.com/GroundStudio/Boards/master/package_groundstudio_index.json".

Accesati "Tools->Board->Boards Manager".

Cautati setul de board-uri "GroundStudio Jade Boards" si instalati ultima versiune disponibila.

Dupa instalare, veti avea disponibil in meniul "Tools" board-ul "GroundStudio Jade Uno+"

Pasul 4 - Conectarea modulului si a placii de dezvoltare

Asigurati-va ca toate componentele sunt deconectate de la tensiune si realizati conexiunile asa cum sunt afisate in imaginea de mai jos:

Pasul 5 - Selectarea portului serial

Conectati placa de dezvoltare la PC.

In continuare , trebuie sa ii spunem IDE-ului Arduino la care dintre porturile seriale ale computerului nostru este conectat la Jade Uno+. Pentru aceasta, mergeti din nou la "Tools", apoi selectati portul COM al Jade Uno+.

Daca aveti mai multe porturi si nu sunteti sigur care dintre porturi este Jade Uno+, deconectati-l pentru o clipa si verificati in "Device Manager" meniul "Ports" pentru a vedea care dintre acestea dispare.

Dupa selectarea COM-ului si a Board-ului puteti incarca (Upload) codul "Dali-2_JadeUnoPlus.ino" disponibil in sectiunea DESCARCARI.

Deschideti Serial Monitor cu baud setat la 115200 si introduceti comenzile urmate de tasta enter.

Comanda on va aprinde toate lampile iar comanda off va stinge toate lampile de pe bus-ul DALI-2.

Continutul coletului:

1x buc. modul GroundStudio Dali-2

1x buc. bareta 1x6 pini tata @ 2.54mm

ATENTIE: Baretele de pini incluse in colet nu sunt cositorite si nu oferim servicii de cositorire pentru acestea.
