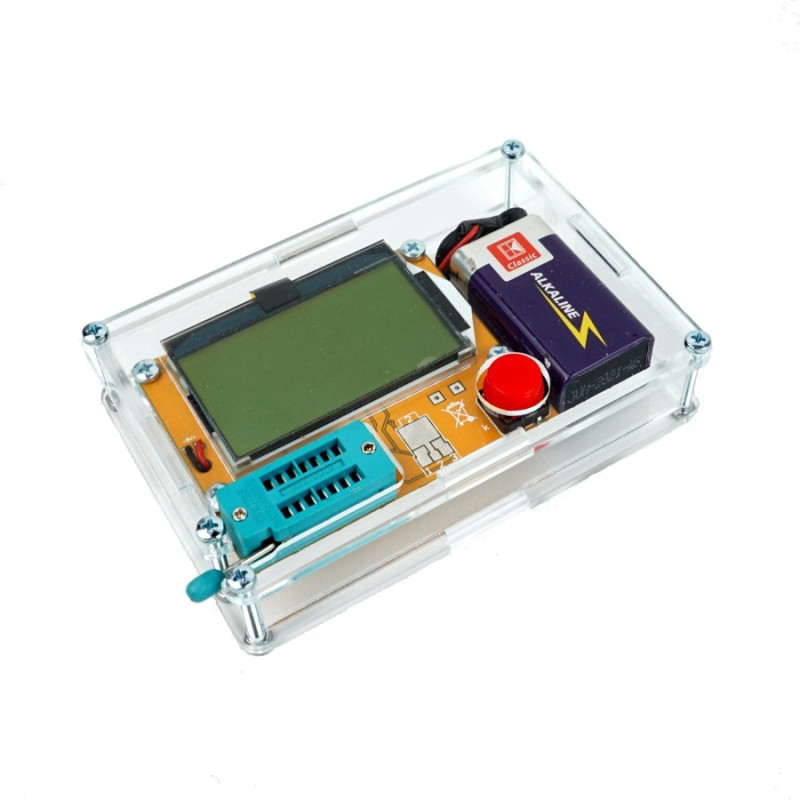

Carcasa Tester din acril

Descriere produs:

ATENTIE ! Produsul nu contine testerul sau bateria

Carcasa din acril transparent ce poate fi folosita pentru testerele DTCB (diode, tranzistori, condensatori, bobine).

ATENTIE: Piesele componente alea carcasei din acril vin cu folie de protectie pe ambele parti. Aceasta folie trebuie indepartata inainte de asamblare altfel va cauza ruperea sau imbinarea incorecta a carcasei.

Specificatii tehnice:

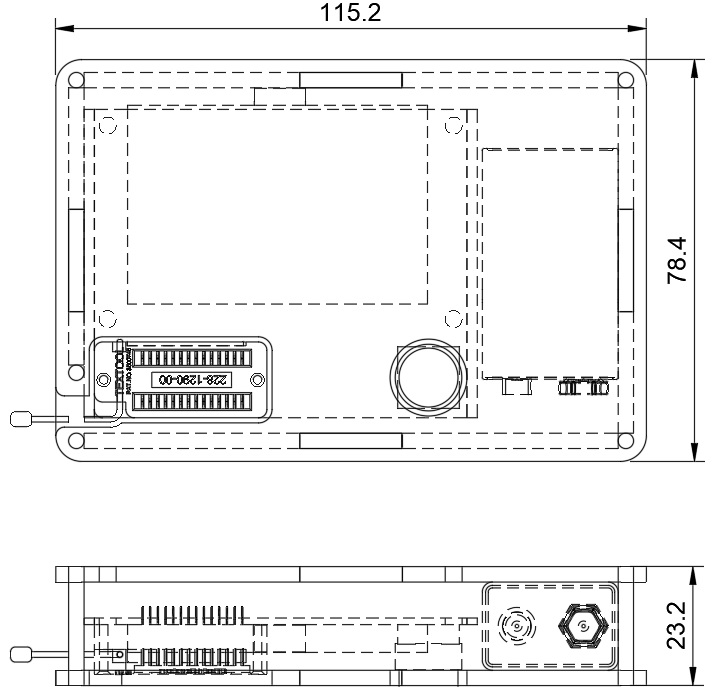

Dimensiuni aproximative:

Exemplu de conectare:

1. Indepartati folia de protectie de pe piesele din acril
2. Introduceti suruburile M3x16 in gaurile de pe pcb-ul tester-ului si adaugati cate 3 distantieri per surub intre tester si partea inferioara a carcasei:


3. Adaugati partile laterale alea carcasei si conectati bateria la tester:

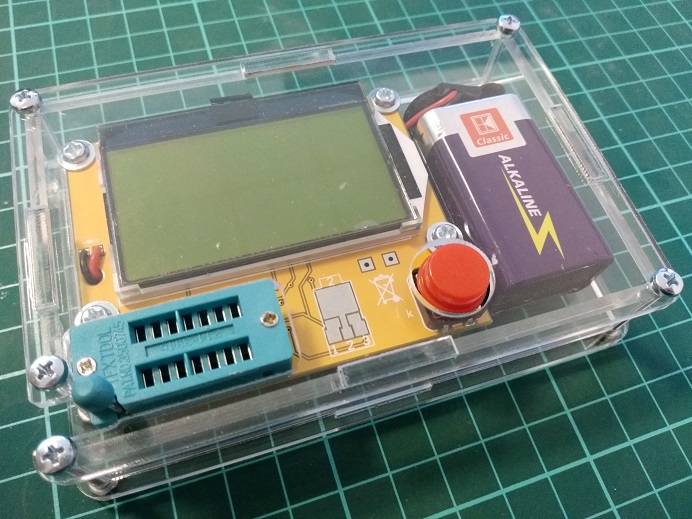

4. Asezati capacul peste tester in asa fel incat acesta sa intre in tab-urile partilor laterale, socket-ul tester-ului si buton:


5. Prindeti capacul de partea inferioara  cu ajutorul celor 5 suruburi M3x25.

Continutul coletului:

6x piese din acril
4x suruburi M3x16
5x suruburi M3x25
9x piulite M3
2x set 6 distantieri din acril
