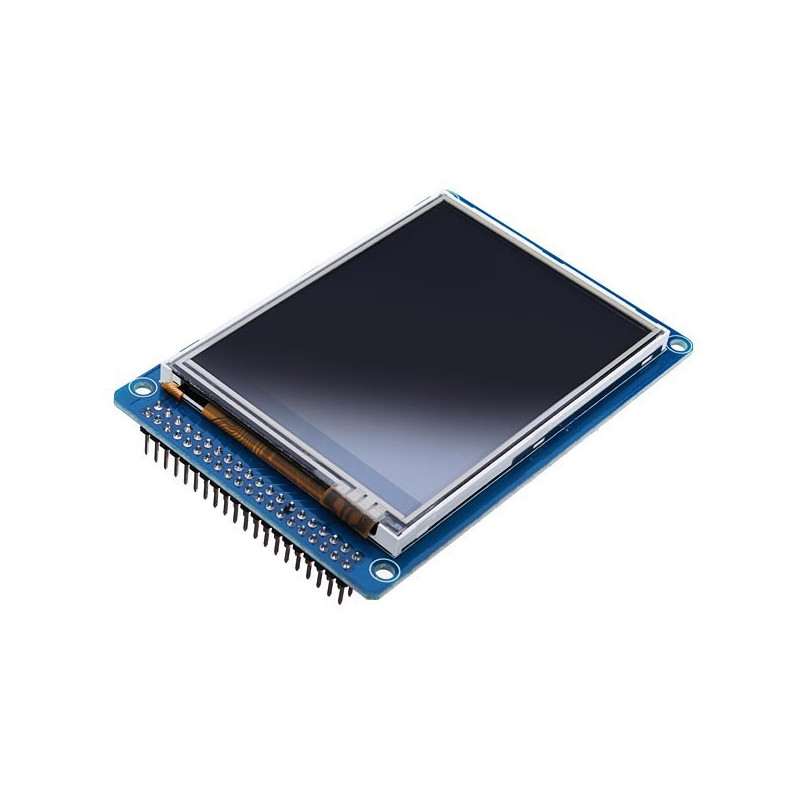

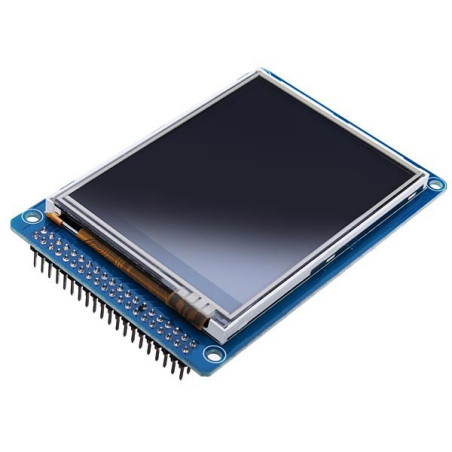

LCD TFT 3.2 inch + slot sd card

Descrierea produsului:

Acest display este conceput pentru Arduino Mega 2560 si nu are nevoie de nici un shield extra pentru a functiona.

Foloseste chipul HX8357.

ATENTIE:

• Numele fisierelor salvate pe cardul SD pentru redare NU TREBUIE sa depaseasca lungimea de 8 caractere (de exemplu 12345678.bmp este ok iar 123456789.bmp nu va fi afisat).

Exemplu de conectare:

Pentru realizarea acestui exemplu de conectare aveti nevoie de urmatoarele:

• 1x buc. LCD TFT 3.2 inch + slot sd card || Referinta LTCRRL_MAR3201
• 1x buc. placa de dezvoltare GroundStudio Jade Mega || Referinta JJDBMT_GS
• 1x buc. card SD

Descarcati librăria "TFT_HX8357-master.zip", exemplul de cod "Draw_SDCard_Bitmap.zip" si imaginile "Mouse.bmp" si "Parrot.raw" din secțiunea DESCARCARI.

Dezarhivati fisierul "Draw_SDCard_Bitmap.zip" apoi deschideti in Arduino IDE Draw_SDCard_Bitmap.ino

Instalati libraria selectand Sketch - Include Library - Add .ZIP library si selectati fisierul "TFT_HX8357-master.zip" descarcat anterior.

Copiati cele 2 fisiere "Mouse.bmp" si "Parrot.raw" in radacina cardului SD apoi introduceti cardul in slotul prezent pe spatele display-ului.

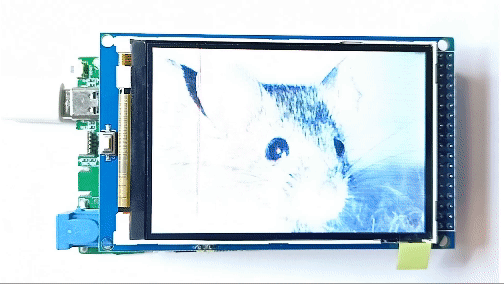

Dupa incarcarea codului pe display se vor afisa cele 2 imagini succesiv:

Specificații tehnice:

• Dimensiune : 89.92(W)*54.25(L)(mm)
• Dimensiune display : 3.2 inch 67.68(W)*45.12(L)(mm)
• Backlight Type : Highlighting White 6 LED
• Resolutie : 480*320(Pixel)
• Consum : 80~110(mA)
• Screen Type : TFT(IPS Whole Perspective)
• Tensiune de alimentare : 5V/3.3V
• Touchscreen : nu
• Driver IC : HX8357
• Data Bus : 16 Channels Parallel Bus
• Module Interface : 36Pin (Compatibil cu Arduino Mega2560)

Continutul coletului:

1x LCD TFT 3.2 inch + slot sd card
