PCB Design

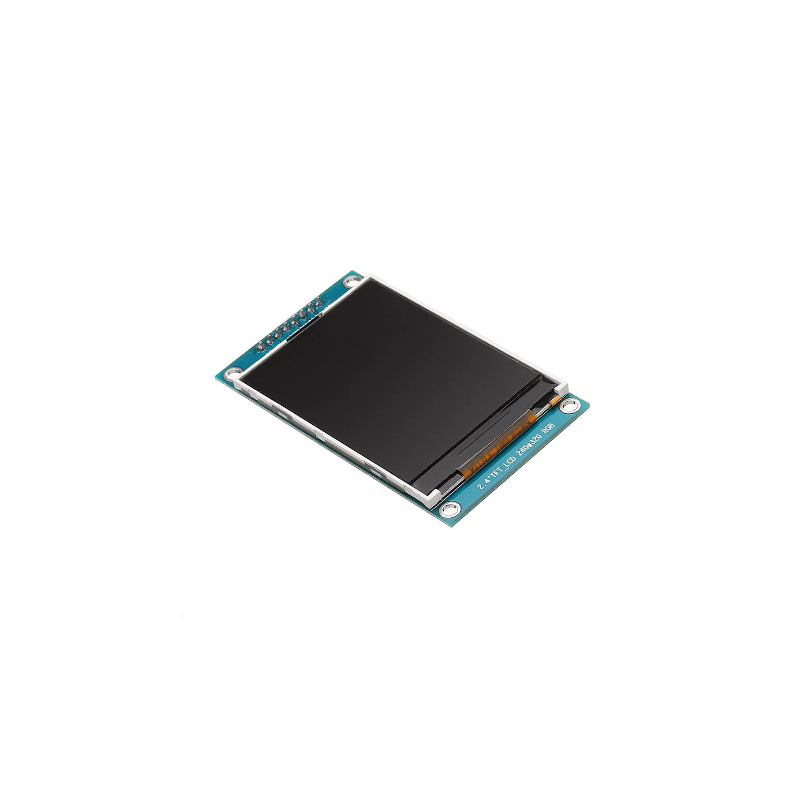

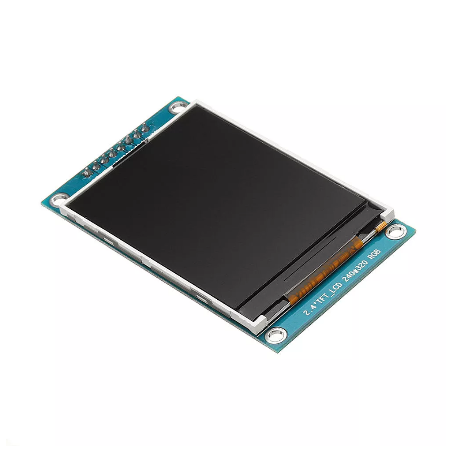

Modul LCD 2.4'' cu SPI & Controller ILI9341
Livram și în lockere
Ridică-ți comenzile când vrei tu!
Livrare rapidă: o zi lucrătoare!
Comandă până la ora 14:00 și expediem astăzi coletul
Garantie 2 ani
Produse sigure, fără griji!
Retur simplu în 14 zile
Produse nefolosite? Retur fără întrebări!
Descriere
Specificatii tehnice:
- 2.4"
- 240x320 Pixeli
- Interfata: SPI 3.3V
- Controler IC: ILI9341
- Temperatura de functionare -20C to +70C
- Alimentare 3.3V
Librarie arduino: CLICK AICI
| Nr. | Simbol | Descriere |
| 1 | GND | Masa |
| 2 | VCC | Alimentare LCM(2.8V-3.3V) |
| 3 | CLK | Ceas |
| 4 | MOSI | Iesire date master |
| 5 | RES | Reset |
| 6 | DC | Selectare date |
| 7 | BLK | Poate fi neconectat, activ (LOW) sau conectat la masa pentru oprirea iluminarii. |
| 8 | MISO | Iesire date citite date de la LCD. |
Exemplu de conectare:
!!! ATENTIE !!! - Display-ul este compatibil doar 3.3V pentru alimentare si comunicare.
Pentru realizarea acestui exemplu de conectare aveti nevoie de:
- Placa de dezvoltare UNO
- Modul LCD 2.4'' cu SPI & Controller ILI9341
- 5 rezistente de 10k
- Fire si conectori
Conexiuni necesare:
Display ---------- UNO
GND ---------- GND
VCC ---------- 3.3V
CLK ---------- 10k ---------- 13
MOSI ---------- 10k ---------- 11
RES ---------- 10k ---------- 8
DC ---------- 10k ---------- 9
MISO ---------- 10k ---------- 12

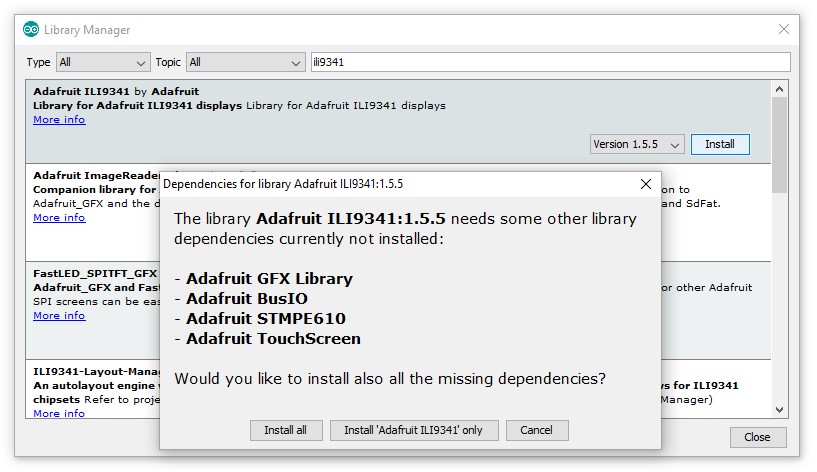

Se acceseaza meniul Tools -> Library Manager unde se cauta ILI9341 si se instaleaza libraria Adafruit ILI9341 impreuna cu toate celelalte librarii dependente cerute in momentul instalarii "Install all".
Dupa instalarea librariilor descarcati si deschideti codul graphictest.ino disponibil in sectiunea DESCARCARI
Continutul coletului:
1x Modul LCD 2.4'' cu SPI & Controller ILI9341
Detalii
NYKHQE_lcd_2.4_spi
16 Produse
Coduri specifice
- cod EAN13
- 6427854019523
