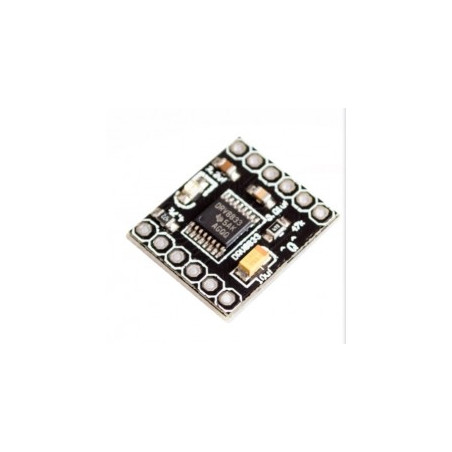

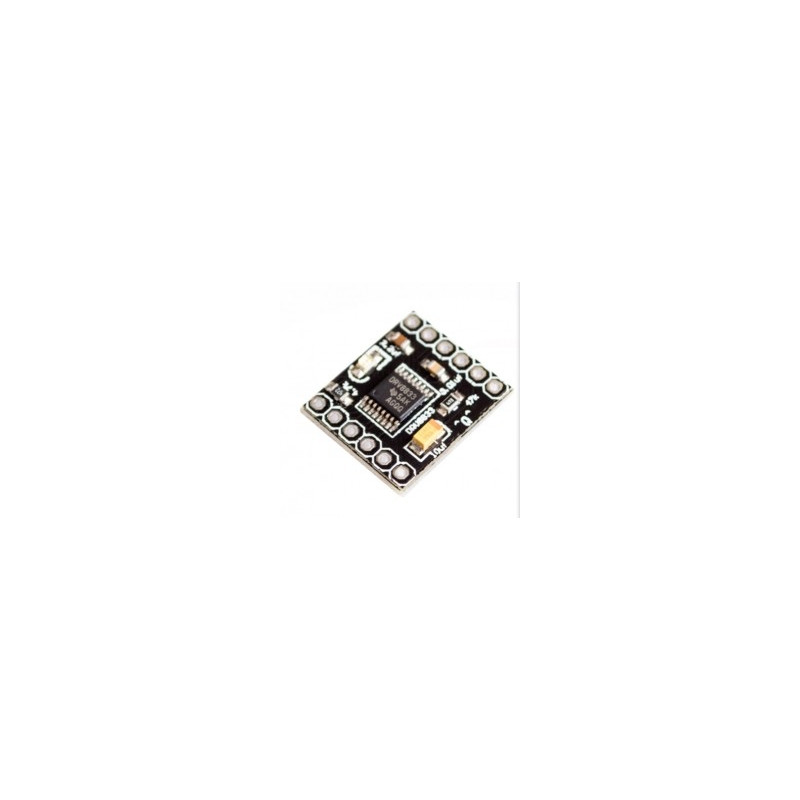

Modul driver motoare DRV8833

Descriere

Acest modul utilizeaza chipul DRV8833 care ofera o solutie pentru jucarii, imprimante, si alte aplicatii mecatronice.

Chipul are doua driver de punti-H si poate comanda doua motoare DC, un motor stepper bipolar, solenoide si alte mecanisme inductive.

Driverul de motor poate conduce doua motoare DC la o intensitate constante de 1.0A (4A max.). Cele doua iesiri (A si B) pot fi controloate separat, viteza fiecarui motor fiind controlat de catre un semnal PWM (Pulse Width Modulation) cu frecventa de maxim 100kHz

Specificatii

- Chip: DRV8833
- Tensiune pentru motor (VM): 2.7-10.8V
- Curent de iesire (Iout) : 1.0A(average) / 4A (peak)
- Control de Stand-by

- Moduri de control al motorului in sens acelor de ceas/in sens opus acelor de ceas /frana/stop
- Circuit thermal shutdown si circuit de detectare a tensiunii scazute
- Condensatoare de filtrare pe ambele linii de alimentare

Continutul pachetului:

1x Modul driver motoare DRV8833

Documentatie

Datasheet, schematici, fisiere folositoare
