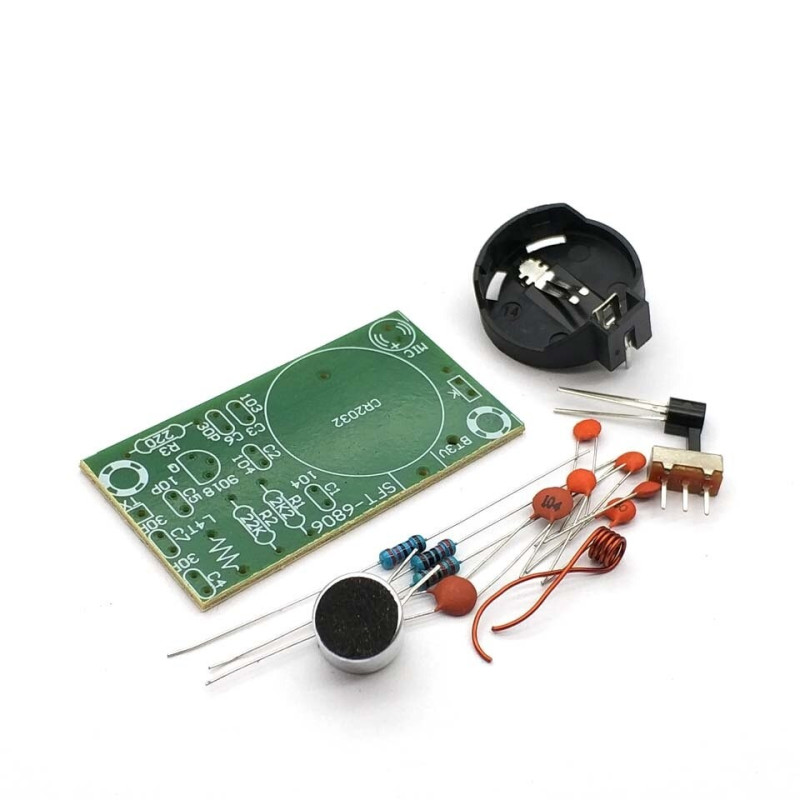

Kit transmitator FM DIY

Specificatii tehnice:

Gama de frecvențe: 88MHz-108MHz
Tensiune de funcționare: 3V
Material PCB: placă din fibră de sticlă FR-4
Dimensiuni PCB: 48*26mm grosime 1.5mm

Lista Componente:

1x buc rezistor metal film 220Ω

1x buc rezistor metal film 2.2kΩ

1x buc rezistor metal film 22kΩ

1x buc tranzistor S9018 (TO-92)

2x buc condensator ceramic 0.1µF (104)

1x buc condensator ceramic 0.01µF (103)

3x buc condensator ceramic 30pF

1x buc condensator ceramic 10pF

1x buc suport baterie CR2032

1x buc microfon

1x buc comutator slide

1x buc antenă

1x buc PCB (placă de circuit)

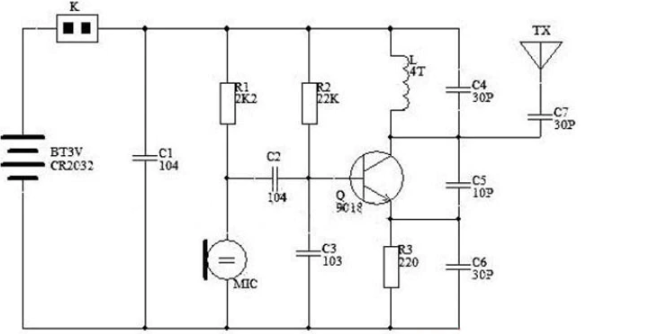

Schema electronica:

Pentru asamblarea acestui kit sunt necesare cunostinte de electronica de baza!

Kitul va fi livrat neasamblat si necositorit. Nu oferim servicii de asamblare/cositorire pentru el.

Pentru asamblarea acestui kit aveti nevoie de mai multe unelte si accesorii (letcon/ciocan de lipit, ,cositor/fludor, colofoniu/flux, tresa absorbanta, etc) care nu sunt incluse in kit.

Cositorirea se realizeaza in pozitia marcata pe pcb respectand valoarea si polaritatea indicata pe acesta. Recomandam cositorirea componentelor cu inaltime mica inaintea celor cu inaltime mai mare.

Kiturile sunt garantate pe componente, acestea trebuie măsurate și testate individual înainte de momentul asamblării.
Deoarece asamblarea se face de către personal neautorizat, în condiții necunoscute sau în stadii necunoscute de finalizare, nu ne putem asuma nicio răspundere legală legată de funcționarea dispozitivelor asamblate de către orice terță parte.

Continutul coletului:

1x buc kit transmitator FM DIY
