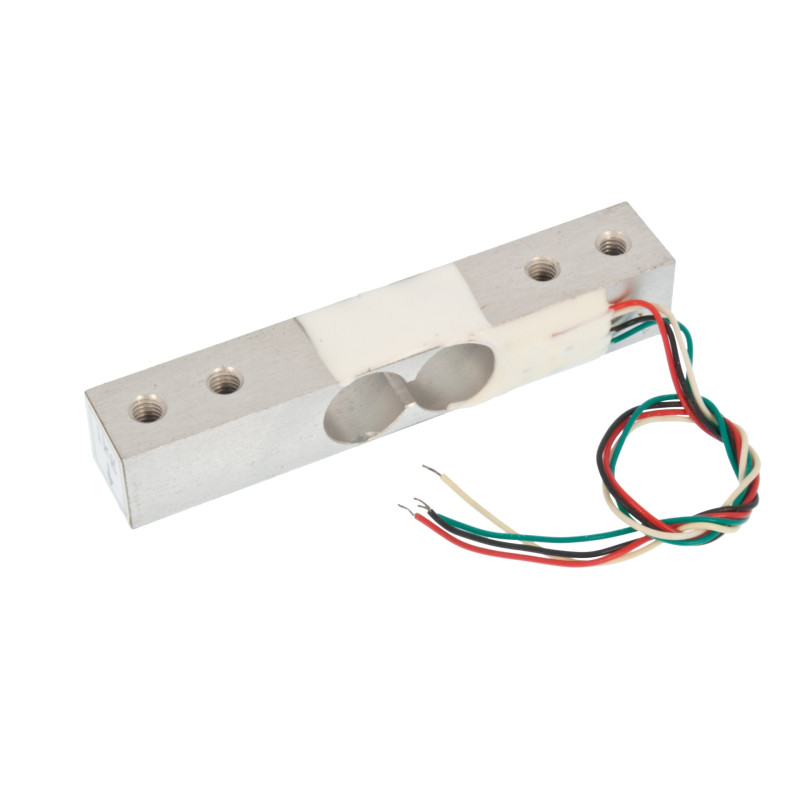

Senzor greutate

Descrierea produsului:

    Împreună cu cititorul HX711 poate fi folosit pentru crearea unui cântar electronic.

Specificatii tehnice:

• Capacitate maxima: 1kg (DIXSZE_load-cell-1kg) sau 5kg (WLMLNI_load-cell-5kg)
• Tensiune recomandata de excitaţie E+(firul rosu)/E-(firul negru): 5V (max 10V DC)
• Semnal de iesire: 1.0±0.15mV/V
• Gauri de prindere: 4x M4
• Greutate senzor: 27g
• Dimensiuni: 12.7mm x 12.7mm x 75mm
• Conexiuni:
  • Tensiune de excitatie +: rosu
  • Tensiune de excitatie -: negru
  • Semnal +: verde
  • Semnal -: alb

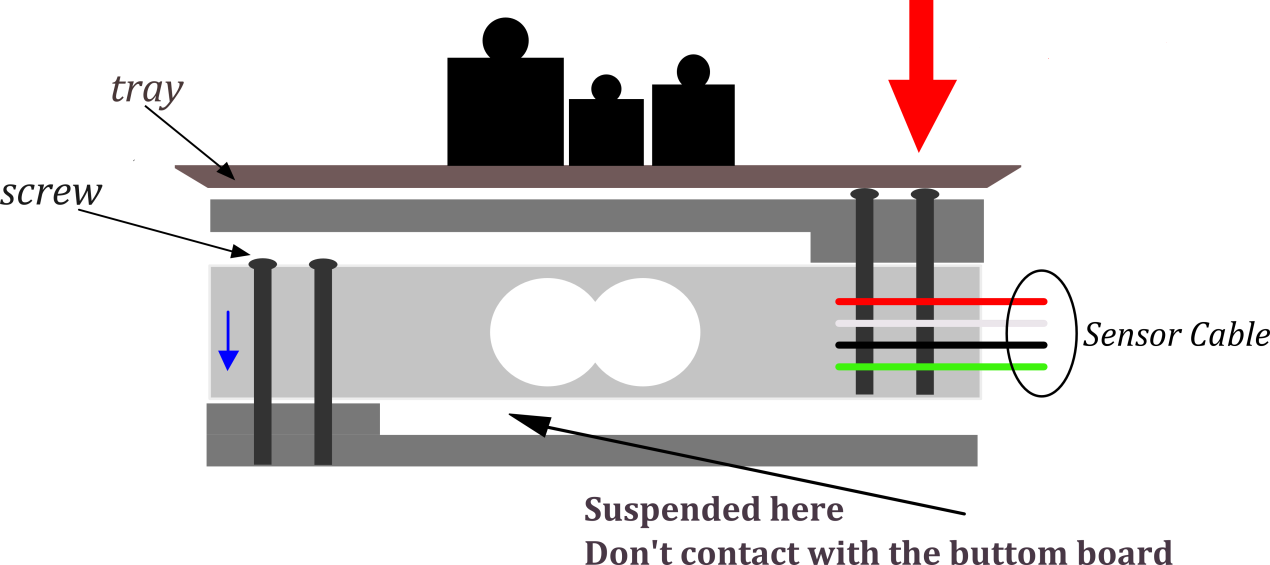

Montare:

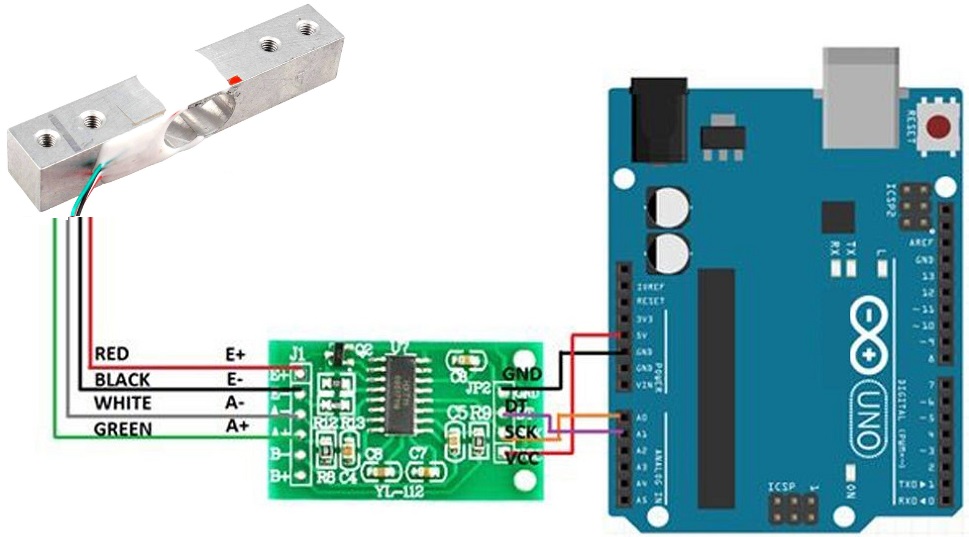

Exemplu de conectare:

Pentru realizarea acestui exemplu aveti nevoie de urmatoarele:

1x Modul citire senzor greutate HX711 | Referinta BOQWRO_HX711
1x Senzor greutate | Referinta DIXSZE_load-cell-1kg
1x Placa de dezvoltare UNO R3 compatibil Arduino | Referinta TXVMOK_DB-UNO-R3
 diferite fire pentru realizarea conexiunilor electrice

Pentru urmatorul cod aveti nevoie sa instalati libraria de la urmatorul link: https://github.com/RobTillaart/HX711

Exemplu de cod:

#include "HX711.h"

HX711 scale;

uint8_t dataPin = A1;
uint8_t clockPin = A0;

void setup()
{
Serial.begin(115200);
Serial.println(__FILE__);
Serial.print("LIBRARY VERSION: ");
Serial.println(HX711_LIB_VERSION);
Serial.println();

scale.begin(dataPin, clockPin);

Serial.print("UNITS: ");
Serial.println(scale.get_units(10));

Serial.println("nEmpty the scale, press a key to continue");
while(!Serial.available());
while(Serial.available()) Serial.read();

scale.tare();
Serial.print("UNITS: ");
Serial.println(scale.get_units(10));

Serial.println("nPut a 1 kg in the scale, press a key to continue");
while(!Serial.available());
while(Serial.available()) Serial.read();

scale.callibrate_scale(1000, 5);
Serial.print("UNITS: ");
Serial.println(scale.get_units(10));

Serial.println("nScale is callibrated, press a key to continue");
while(!Serial.available());
while(Serial.available()) Serial.read();

}

void loop()
{
Serial.print("UNITS: ");
Serial.println(scale.get_units(10));
delay(250);
}

Continutul coletului:

1x Senzor greutate
