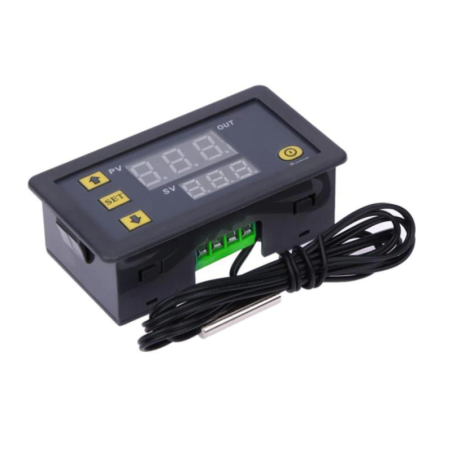

Controler temperatura de panou 12V AC

Descriere produs

Controler de temperatură pentru montaj în panou, cu senzor NTC și releu de ieșire, versiunea alimentată la 12 V DC. Potrivit pentru proiecte și echipamente pe 12 V (automotive, panouri de control, sisteme de ventilație, incubatoare etc.). Afișaj cu 3 cifre, setare ușoară a pragurilor și histerezis. Nu se conectează direct la rețeaua de 230 V!

Detalii tehnice

• Alimentare: 12 V DC (polaritate marcată pe bornier)
• Ieșire releu: contacte NO/COM; până la 10 A / 250 V AC sau până la 12–20 A / 12 V DC (în funcție de releul montat; verificați marcajul releului)
• Domeniu măsurare: −50 °C … +120 °C
• Rezoluție: 0,1 °C (−9,9 … 99,9), 1 °C (restul domeniului)
• Condiții de operare: −10 … +60 °C; umiditate 20% … 85% RH
• Senzor: NTC10K etanș (waterproof), cablu ~1 m
• Montaj: pentru panou (decupaj rectangular)
• Funcții: setare temperatură ON/OFF, histerezis reglabil, calibrare, protecție la inversarea polarității (dacă este prevăzută de placă)

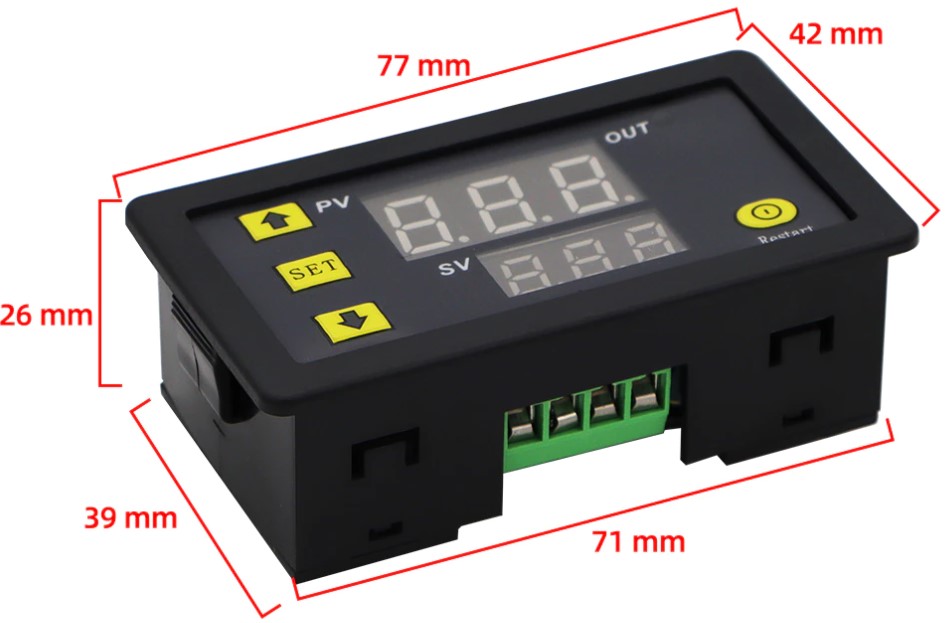

Dimensiuni:

Functie display:

PV: temperatura actuala
SV: temperatura setata

Pentru intrarea in modul de setare a programelor tineti apasat butonul SET timp de 1-2 secunde.

Descrierea programelor:

P0: mod de incalzire sau de racire (H=incalzire, C=racire).

P1: hysteresis - diferenta intre temperatura la care termostatul se opreste si temperatura la care acesta reporneste (0.1°C-30°C).

P2: setarea limitei superioare de temperatura (P3 ~ +120°C)

P3: setarea limitei inferioare de temperatura (-55°C ~ P2)

• Functiile P2 si P3 doar limiteaza range-ul pentru temperaturile ce pot fi setate - de ex. daca P2 este setat la 50°C iar P3 este setat la 20°C atunci setarea temperaturi (pe displayul SV) se poate face doar intre 20°C si 50°C.

P4: ajustarea/reglarea/calibrarea temperaturii (-10°C ~ +10°C)

P5: timpul de delay (intarziere) a pornirii (0 ~ 10 minute)

P6: alarma de temperatura inalta (ON ~ OFF)

P7: blocarea setarilor: (ON ~ OFF)

P8: revenire la setarile din fabrica (ON ~ OFF)

Continutul coletului:

1x buc. controler de temperatura digital de panou 12V AC

1x buc. senzor temperatura
