DESCRIEREA PRODUSULUI:

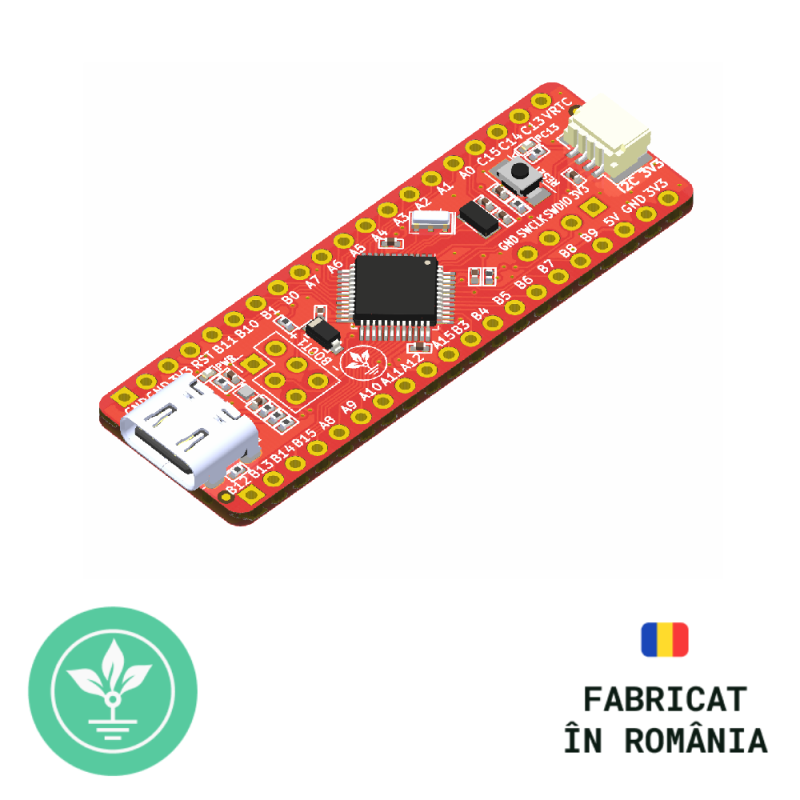

Placa de dezvoltare GroundStudio Magma Droplet are la baza microcontroler-ul APM32F103CBT6 care iti permite integrarea mai usoara a unui chip puternic la proiectul tau.

Aceasta placa de dezvoltare incorporeaza un procesor ARM® Cortex®-M3 pe 32-biti cu performanta inalta care opereaza la frecvente de pana la 96MHz, 128kB de memorie Flash, 20kB SRAM, 30 pini digitali, 10 pini capabili ADC pe 12 biti, 21 pini capabili PWM, 2 interfete SPI si 3 porturi UART.

Placa integreaza si o mufa I²C 3V3 compatibila cu conectorii STEMMA QT sau Qwiic pentru o mai usoara interconectivitate cu o gama diversa de senzori si module.

Pini I/O toleranti 5V: PB9, PB8, PB7, PB6, PB4, PB3, PB2, PB10, PB11, PB12, PB13, PB14, PB15, PA8, PA9, PA10, PA11, PA12, PA13, PA14, PA15
Pini I/O standard 3V3: PB0, PB1, PB5, PA0, PA1, PA2, PA3, PA4, PA5, PA6, PA7, PC13, PC14, PC15 (acesti pini nu sunt toleranti 5V).

Specificatii tehnice

Microcontroler: Geehy APM32F103CBT6
Convertor USB-Serial: integrat intern in microcontroler
Stabilizator tensiune 3.3V: ME6211C33U4AG-N
Pinii digitali:30
Adaptor USB 2.0 tip C
Memorie Flash: 128kB
Memorie SRAM: 20kB
Interfete: ADC, SPI, UART, I2C
Frecventa maxima procesor: 96MHz
Dimensiuni aprox. pcb: 53.4mm x 17.9mm

Exemplu de conectare Arduino IDE:

Pentru realizarea acestui exemplu aveti nevoie de urmatoarele:

1x buc. Placa de dezvoltare Magma Droplet || Referinta HBPLQA_AAA

1x buc. Programator Compatibil ST-Link V2 STM8 STM32 || Referinta FBHODZ_PROGR_ST-Link V2

diferite fire necesare pentru realizarea legaturilor electrice

Pasul 1 - Descarcati Arduino IDE

Link: Arduino IDE

Inainte de a conecta placa incepeti prin a descarca Arduino IDE 1.8.x  de la adresa de mai sus in functie de preferintele dvs. si de sistemul de operare utilizat.

Pasul 2 - Realizarea setarilor necesare in Arduino IDE.

Pentru inceput va trebui sa descarcati in Arduino IDE un set de board-uri astfel dupa deschiderea Arduino vom accesa File->Preferences iar in sectiunea "Additional Boards Manager URLs" vom atasa url-ul urmator:

https://github.com/stm32duino/BoardManagerFiles/raw/main/package_stmicroelectronics_index.json

Apasam pe Ok iar apoi deschidem "Tools"->"Board: ", iar din lista drop-down selectati butonul "Boards Manager...".

Cautati "stm32" urmand ca pachetul "STM32 MCU based boards by STMicroelectronics" sa va apara in lista, apasati install si asteptati instalarea acestuia.

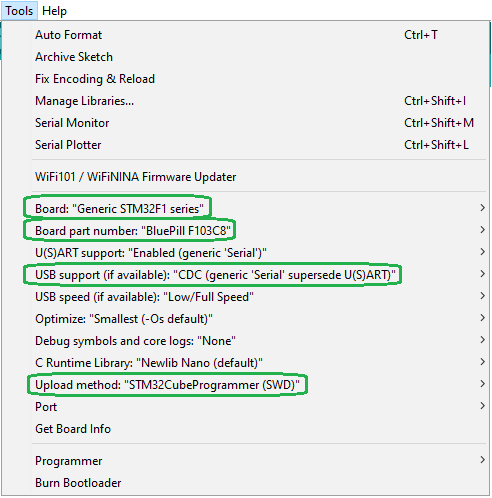

In continuare intram in meniul "Tools"si modificam optiunile astfel incat acestea sa arate ca in imaginea de mai jos:

Nu este necesara selectarea unui port deoarece programarea se va realiza prin programatorul ST-Link.

Pasul 3 - Instalarea programului STM32CubeProgrammer

Descarcati ultima versiune a programului STM32Cube Programmer pentru sistemul dvs. de operare disponibil aici (va fi necesara inregistrarea unui cont de utilizator pe site-ul st.com):

https://www.st.com/en/development-tools/stm32cubeprog.html

Dupa instalare deschideti programul, va arata ca in imaginea de mai jos:

Inchideti programul STM32CubeProgrammer, acesta va fi folosit de Arduino IDE pentru programare.

Pasul 4 - Conectarea programatorului la placa de dezvoltare Magma Droplet

Realizati urmatoarele conexiuni:

Magma Droplet ___________ ST-LINK

3V3 ___________ 3V3

GND ___________ GND

SWDIO ___________ SWDIO

SWCLK ___________ SWCLK

Pasul 5 - Incarcarea codului de test

Copiati urmatorul cod in Arduino IDE:

/*
Blink onboard LED at 0.1 second interval
*/
void setup() {
// initialize digital pin PC13 as an output.
pinMode(PC13, OUTPUT); // LED connect to pin PC13
}
void loop() {
digitalWrite(PC13, HIGH); // turn the LED on (HIGH is the voltage level)
delay(1000); // wait for 1000mS
digitalWrite(PC13, LOW); // turn the LED off by making the voltage LOW
delay(1000); // wait for 1000mS
}

Dupa incarcarea codului led-ul conectat la pinul PC va lumina intermitent in functie de valorile delay introduse.

Continutul coletului:

1x buc. placa de dezvoltare Magma Droplet

2x buc. bareta 1*20 pini tata

1x buc. bareta 1*4 pini tata

2x buc. jumper 2.54mm

ATENTIE: Baretele de pini incluse in colet nu sunt cositorite si nu oferim servicii de cositorire pentru acestea.
