Descriere produs

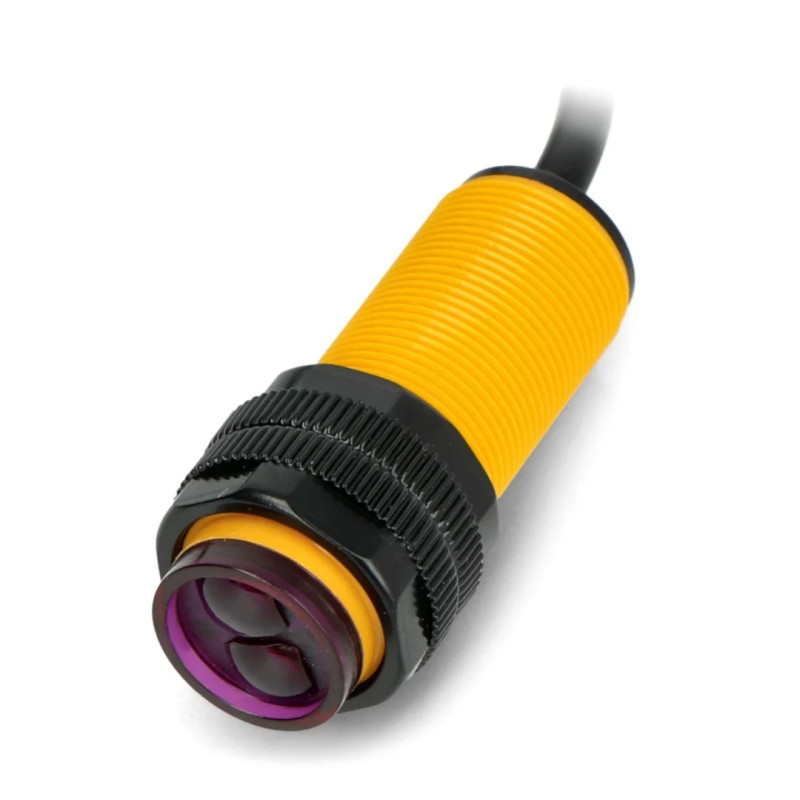

E18-B03N1 este un senzor fotoelectric cu reflexie difuză (switch fotoelectric) ideal pentru detectarea obiectelor fără contact, în proiecte DIY, linii de producție mici, numărare piese sau detecție trecere/poziție. Lucrează direct din 6–36 VDC și oferă ieșire NPN, contact Normal Deschis (NO) – simplu de integrat în automatizări, controlere sau microcontrolere.

Distanța de detecție este ajustabilă (prin reglarea sensibilității), iar comportamentul diferă în mod natural în funcție de culoarea/reflectivitatea țintei: obiectele deschise/strălucitoare se detectează mai departe decât cele închise/mate.

Detalii tehnice

• Model: E18-B03N1
• Alimentare: 6–36 VDC
• Curent maxim pe ieșire: 300 mA
• Distanță de detecție (ajustabilă):
  • 0–30 cm pentru suprafețe albe/strălucitoare
  • 2–25 cm pentru suprafețe negre/întunecate
• Tip ieșire: NPN / NO (Normal Deschis)
• Cablaj tipic (3 fire): maro = +V, albastru = GND, negru = OUT
• Utilizare: detecție obiect/trecere, numărare, poziționare, feedback simplu în automatizări

Notă: performanța depinde de culoarea, textura și dimensiunea țintei, precum și de reglajul sensibilității.

Schemă și cod exemplu (Arduino)

Scop: citirea ieșirii NPN a senzorului cu un Arduino la 5 V.

Conexiuni (varianta uzuală – ieșire NPN tip colector deschis):

• Maro (V+) → 12 V (sau orice sursă 6–36 VDC stabilă)
• Albastru (GND) → GND sursă 12 V și GND Arduino (masă comună)
• Negru (OUT) → pin digital D2 Arduino
• În software activăm rezistența internă de pull-up (sau extern 10 kΩ la +5 V).
  Când senzorul vede obiectul, OUT se scurtcircuitază la GND ⇒ pe D2 apare LOW.

// E18-B03N1 – citire pe D2 cu pull-up intern

const int SENSOR_PIN = 2;

void setup() {

  pinMode(SENSOR_PIN, INPUT_PULLUP);   // pull-up la 5V

  Serial.begin(115200);

}

void loop() {

  bool obiect_detectat = (digitalRead(SENSOR_PIN) == LOW); // LOW = activ

  if (obiect_detectat) {

    Serial.println("Obiect detectat!");

  }

  delay(50);

}

Alternativ (izolare recomandată când nu sunteți sigur de tipul ieșirii): alimentați senzorul la 12 V și treceți OUT printr-un optocuplor (ex. PC817) către Arduino. Astfel eliminați riscul de a aplica accidental >5 V pe pinul MCU.

Conținutul pachetului

• 1× Switch senzor fotoelectric E18-B03N1 (NPN, NO)
