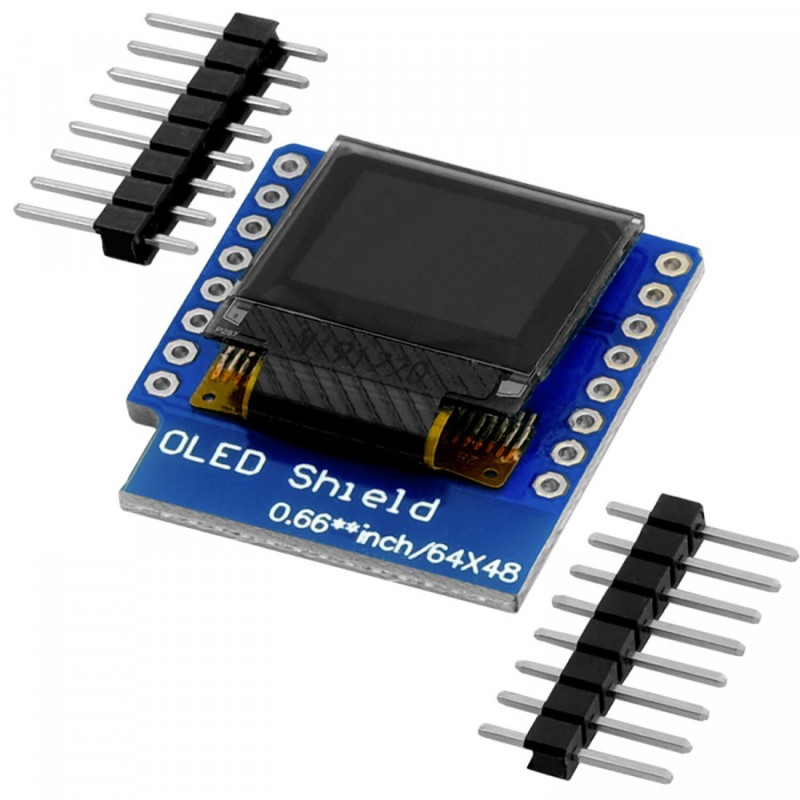

Shield D1 OLED

Descrierea produsului:

Un shield cu display OLED de rezolutie mica (64x48) ce poate fi folosit pe un NodeMCU Mini - ESP8266 (Wi-Fi).

Specificatii tehnice:

Dimensiuni ecran: 0.66 inch (64x48 pixeli)

Tensiune de operare: 3.3V

Driver IC: SSD1306

Interfata: IIC(I2C)

Adresa IIC: 0x3C sau 0x3D

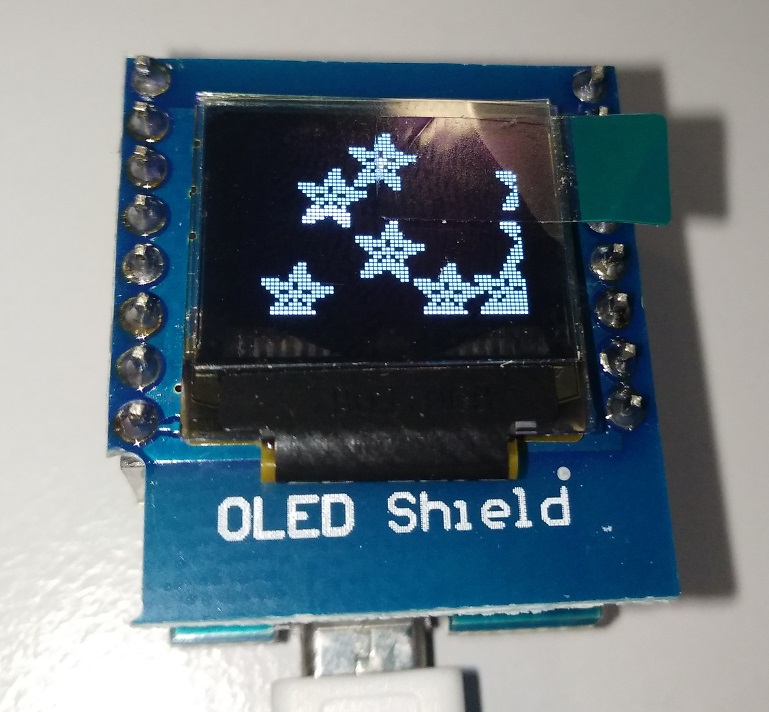

Exemplu de conectare:

Pentru realizarea acestui exemplu aveti nevoie de urmatoarele:

1. NodeMCU Mini - ESP8266 (Wi-Fi)
2. Shield OLED

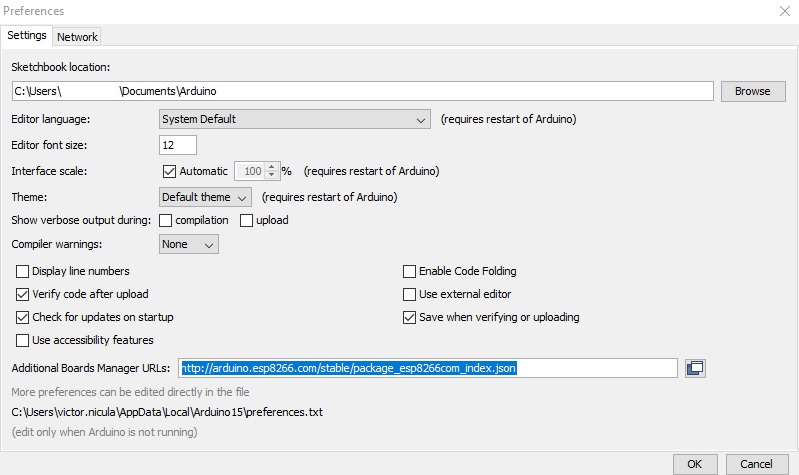

Pentru instalarea placilor bazate pe ESP8266 trebuie sa adaugati URL-ul "http://arduino.esp8266.com/stable/package_esp8266com_index.json" in Additional Boards Manager URL's pe care il gasiti in meniul File--> Preferences:

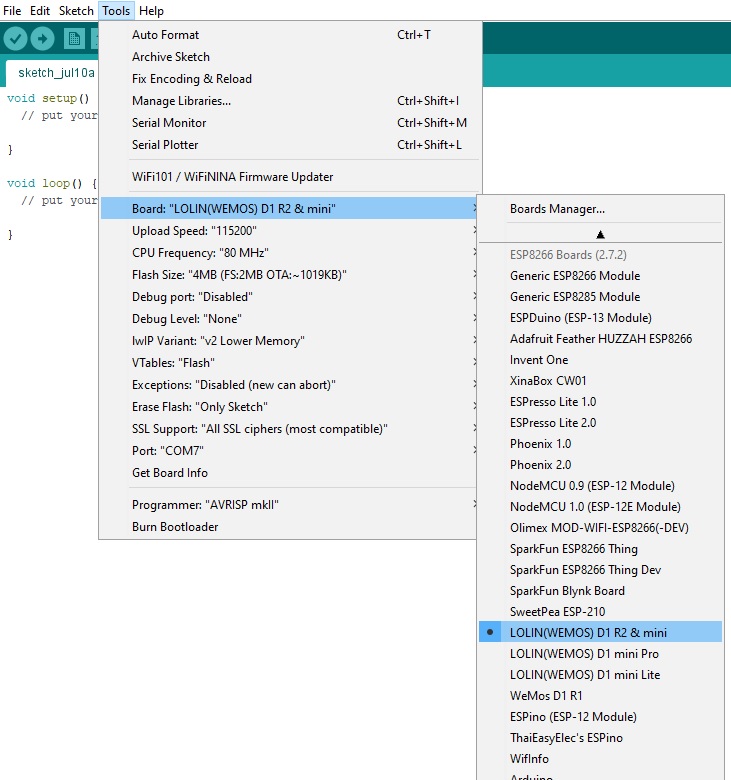

Din meniul Tools-->Board: selectati LOLIN(WEMOS) D1 R2 & mini iar din meniul Port alegeti portul pe care este conectat NodeMCU Mini - ESP8266.

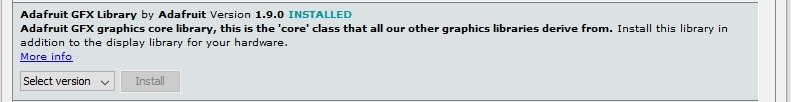

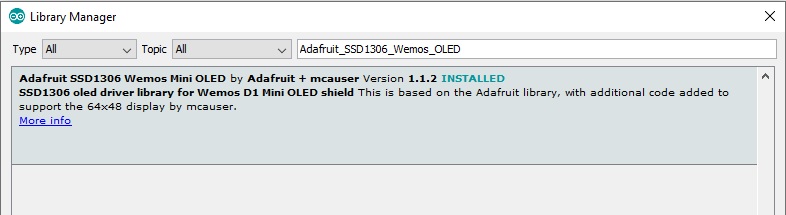

Trebuie sa includeti in lista librariilor din Arduino IDE urmatoarele librarii: Adafruit_SSD1306_Wemos_OLED
si  Adafruit  GFX Library by Adafruit Librariile poate fi descarcate direct din arduino IDE (Tools-->Manage Libraries...-->search:Adafruit_SSD1306_Wemos_OLED si Adafruit_GFX) sau din sectiunea DESCARCARI.

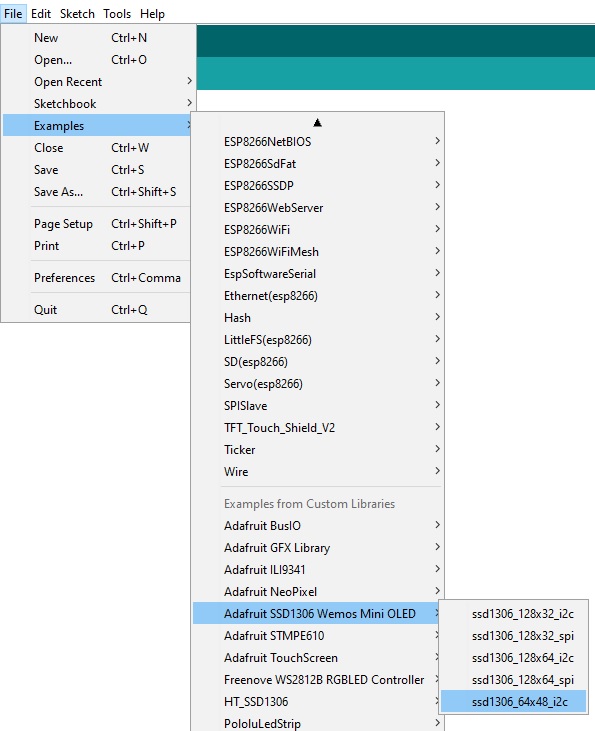

Dupa instalarea librariei deschideti File-->Examples-->"ssd1306_64x48_i2c"

Continutul coletului:

1x Modul D1 OLED

2x Bareta pini tata
