Kit Componente Osciloscop DSO138 (necositorit)

Descriere

Kit DIY pentru asamblarea unui osciloscop digital portabil, ideal pentru începători și pasionați de electronică. Include o placă PCB, ecran TFT de 2.4”, componente pasive și active, precum și cabluri de test.

Permite învățarea practică a procesului de asamblare și utilizare a unui osciloscop, oferind o experiență educațională completă. După asamblare, poate fi utilizat pentru semnale de până la 200kHz.

Manual disponibil la acest LINK

Specificatii tehnice:

Microcontroller: STM32F103C8T6

Rată maximă de eșantionare în timp real: 1Msps (1 milion de eșantioane pe secundă)

Acuratețe: 12 bit

Adâncime buffer eșantionare: 1024 bytes

Lățime de bandă analogică: 0 – 200 kHz

Sensibilitate verticală: 10mV/Div – 5V/Div (în pași progresivi 1-2-5)

Deplasare verticală ajustabilă, cu indicator vizual

Impedanță de intrare: 1MΩ

Tensiune maximă de intrare:

• 50Vpp (cu sondă 1:1)
• 400Vpp (cu sondă 10:1)

Moduri de cuplare: DC / AC / GND

Interval bază de timp (orizontal): 10μs/Div – 50s/Div (în pași progresivi 1-2-5)

Moduri de declanșare (trigger): automat, normal și unic (one-shot) – utile pentru captarea undelor de scurtă durată

Declanșare pe front ascendent sau descendent

Nivel de declanșare ajustabil, cu afișare

Vizualizare semnal anterior declanșării (întârziere negativă)

Funcție HOLD: permite înghețarea imaginii undei pe ecran în orice moment

Semnal de test inclus: semnal pătrat 1Hz / 3.3V (pentru calibrare/testare)

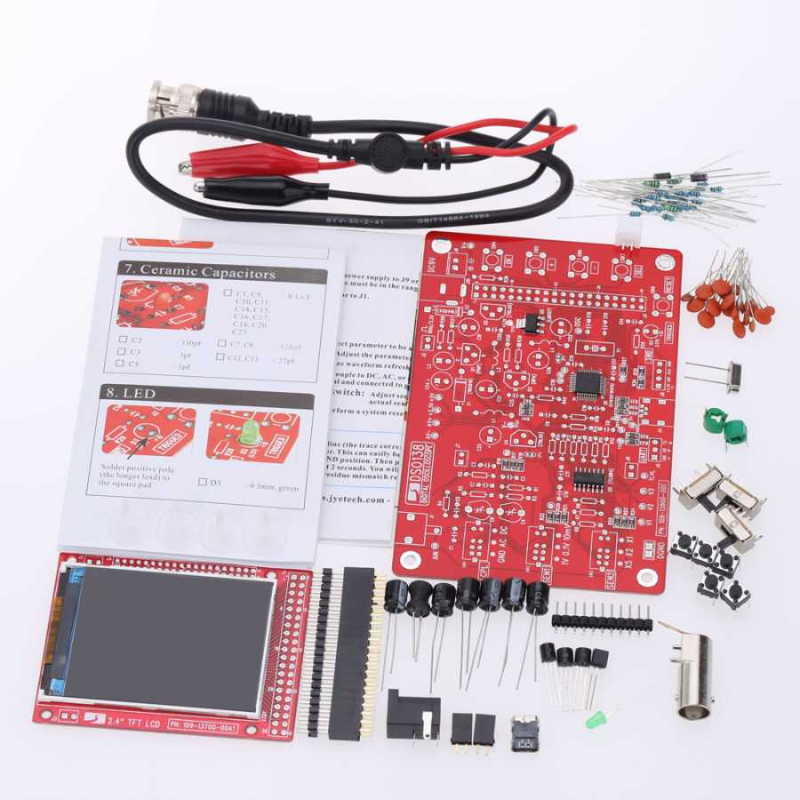

Continutul coletului:

• 1x buc PCB roșu serigrafiat (placa principală DSO138)
• 1x buc set componente THT
• 1x buc display
• 1x buc cablu test cu clipsuri crocodil și conector BNC
• 1x buc manual de asamblare (tipărit)
• 1x buc fișă cu valori și instrucțiuni pentru identificarea componentelor
