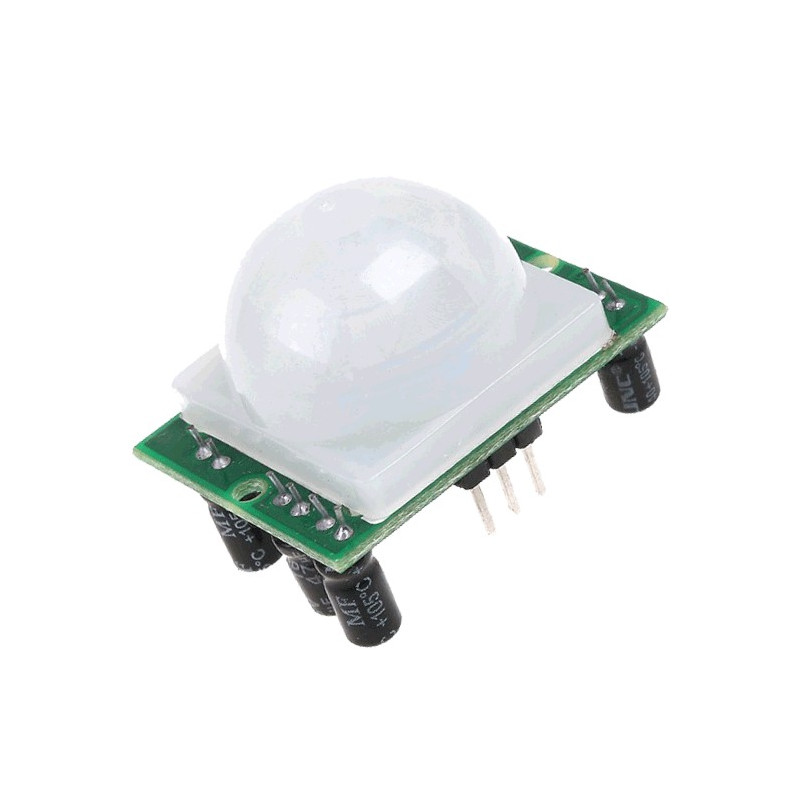

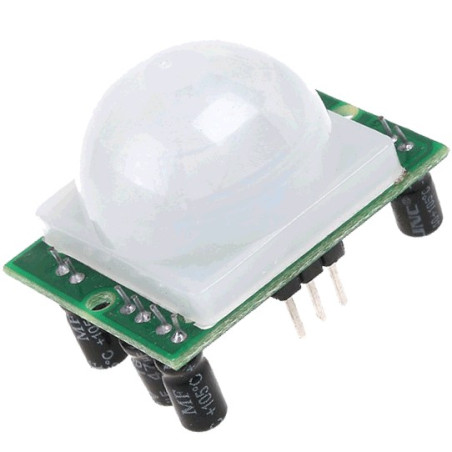

PIR sensor Module

Descrierea produsului:

Un senzor de prezenta care detecteaza miscarile unei surse generatoare de caldura (infrarosu), de exemplu un om, animal, flacara, etc. Practic orice obiect cald genereaza lumina infrarosie. Unele obiecte sunt transparente pentru aceasta, altele nu.

Un material opac pentru infrarosu este sticla, facand astfel senzorul perfect pentru folosirea in interior.

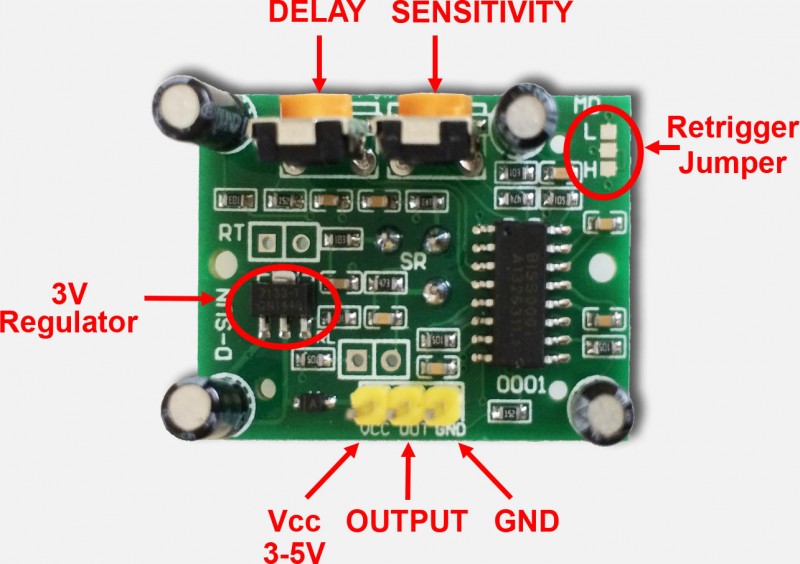

Iesirea este digitala si are doua moduri de functionare, reglabile prin solder-jumperul din coltul pcb-ului:

- H (implicit): in momentul in care senzorul detecteaza miscare, iesirea devine High si ramane asa cat timp miscarea este prezenta

- L: in acest mod iesirea devine High pentru cateva secunde in momentul in care senzorul a detectat miscare apoi trece in Low. Daca miscarea persista, iesirea devine din nou High - Low.

Trimmerul "Delay Time Adjust" regleaza cat timp senzorul va tine iesirea pe High dupa ce detecteaza miscare.

"Sensitivity Adjust" regleaza sensibilitatea senzorului. Trebuie reglat in asa fel incat sa nu se activeze pentru miscari prea mici, practic regland distanta maxima de detectie.

Specificatii tehnice:

Culoare: Alb + Verde
Dimensiuni: 3.2cm x 2.4cm x 1.8cm
Senzor infrarosu cu placa cu circuit de control
Senzitivitatea si timpul de actiune pot fi ajustate
Tensiune de operare: DC 3V-5V
Curent consumat:< 60uA
Tensiune de iesire: High/Low level signal:3.3V TTL output
Distanta de detectie : 3 - 7m (ajustabil)
Unghi de detectie: < 140°
Timp de intarziere: 5-200S (poate fi ajustat. standard 5s +-3%)
Trigger: L: Non-repeatable trigger H: Repeat Trigger (default)
Temperatura de operare :-20-+80°C
Trigger Method: L unrepeatable trigger / H repeatable trigger

Continutul coletului:

1x Modul PIR - senzor de prezenta, miscare
