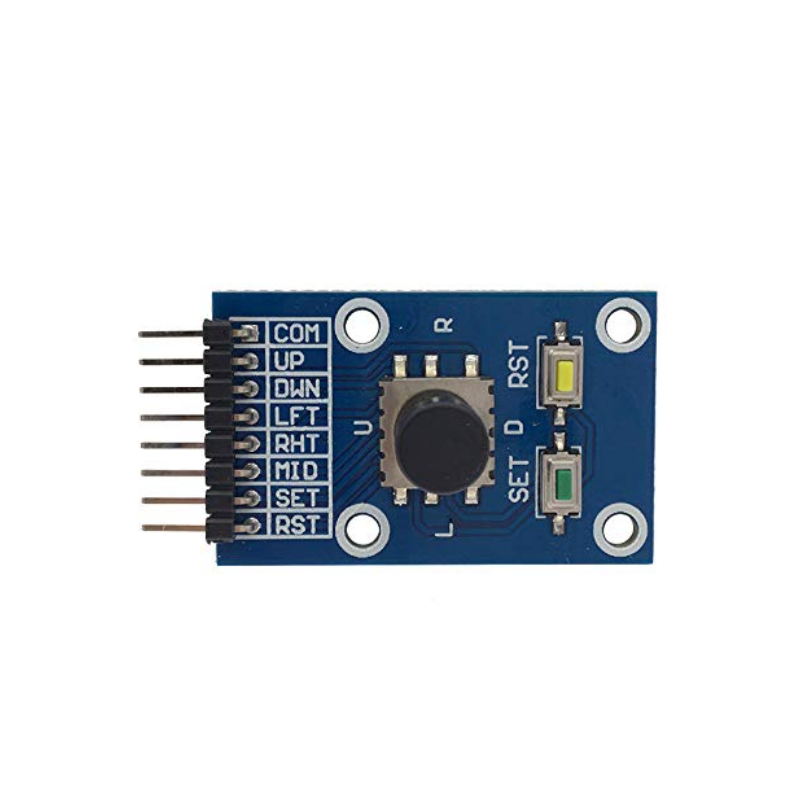

Modul buton navigare 5 direcții + SET/RESET

Modul buton navigare 5 direcții + SET/RESET (compatibil Arduino)

Acest modul oferă un comutator tactil 5 direcții (Sus/Jos/Stânga/Dreapta + Apăsare pe mijloc) similar unui “joystick” digital, plus două butoane dedicate: SET și RST (Reset). Este ideal pentru meniuri, interfețe simple, roboți, proiecte IoT sau orice aplicație unde ai nevoie de comandă rapidă din butoane, fără componente analogice.

Ieșirile sunt digitale: la apăsarea unui buton, pinul direcției corespunzătoare se conectează la COM (comun), ceea ce îl face ușor de citit cu intrările unui microcontroler.

Caracteristici

• Comutator 5-way: UP / DOWN / LFT / RHT / MID
• Butoane suplimentare: SET și RST
• Ieșiri digitale (contacte tip switch)
• Compatibil cu Arduino, ESP32, ESP8266, Raspberry Pi, STM32, etc.
• Funcționează la 3.3V și 5V (în funcție de pull-up/pull-down folosit)

Pinout (conector)

COM – comun (masă/GND sau VCC, în funcție de schema aleasă)

• UP, DOWN, LFT, RHT, MID – direcții + click central
• SET – buton setare
• RST – buton reset

Recomandări de conectare

• Cel mai simplu: conectezi COM la GND și activezi INPUT_PULLUP pe fiecare pin de semnal (la Arduino). La apăsare vei citi LOW.
• Alternativ: COM la VCC și folosești rezistențe/pull-down (vei citi HIGH la apăsare).

Aplicații

• Navigare prin meniuri pe OLED/LCD
• Control roboți (direcții + select)
• Interfețe pentru CNC/3D printing (prototip)
• Proiecte educaționale și panouri de comandă DIY

Pachetul include: 1× modul comutator 5 direcții + SET/RESET
