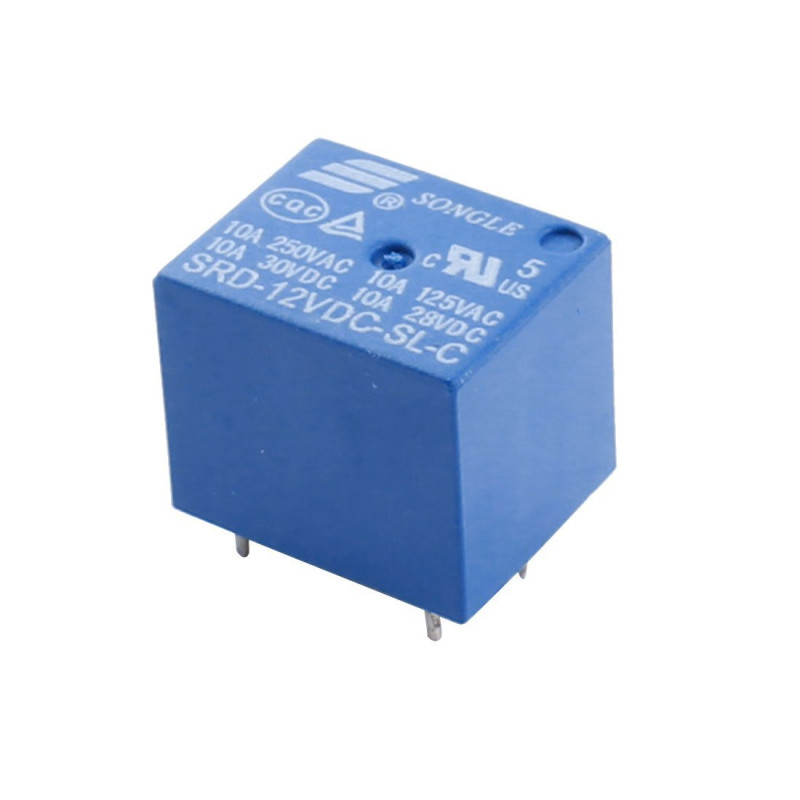

Releu SRD-12VDC-SL-C

Descriere produs

SRD-12VDC-SL-C este un releu electromechanic compact, ideal pentru proiecte DIY și aplicații industriale ușoare. Cu bobină la 12 V DC și contacte de tip SPDT (1 Form C), comută în siguranță sarcini de până la 10 A, atât pe AC, cât și pe DC. Carcasa albastră standard și pinout-ul consacrat îl fac ușor de integrat pe plăci de dezvoltare, module releu sau în montaje pe breadboard/PCB. Este alegerea clasică atunci când vrei să separi electric logica (microcontrolerul) de o sarcină mai mare – motoare, electrovalve, benzi LED, alimentatoare, etc.

Notă de siguranță: comutarea tensiunilor de rețea trebuie realizată numai de persoane calificate. Respectă distanțele de izolație pe PCB și folosește borne/izolații corespunzătoare.

Detalii tehnice

• Tip contacte: SPDT (Common, NO, NC – 1 Form C)
• Tensiune bobină: 12 V DC
• Rezistență bobină (tipic): ~400 Ω
• Curent bobină (tipic): ~30 mA la 12 V
• Putere de comutare: până la 10 A @ 250 VAC sau 10 A @ 30 VDC (max.)
• Tensiune maximă contacte: 250 VAC / 30 VDC
• Timp de acționare/eliberare (tipic): 10 ms / 5 ms
• Durată de viață mecanică: >10⁷ cicluri (tipic)
• Număr pini: 5 (COM, NO, NC + 2 pini bobină)
• Dimensiuni aprox.: 19,0 × 15,5 × 15,0 mm
• Temperatură de operare: −40…+85 °C (tipic)
• Montaj: through-hole (THT)

(Valorile sunt tipice pentru familia SRD; pot exista variații minore în funcție de lot/producător.)

Sugestii practice:

• Pentru microcontrolere la 3,3 V, folosește un tranzistor cu amplificare suficientă sau un MOSFET logic-level.
• Pentru protecție EMI, adaugă un snubber RC pe contacte la sarcini inductive AC și un TVS pe sarcini DC.
• Dacă preferi izolare suplimentară, folosește un optocuplor între MCU și tranzistor.

Conținutul pachetului

• 1× Releu SRD-12VDC-SL-C, SPDT, 12 V, 10 A
