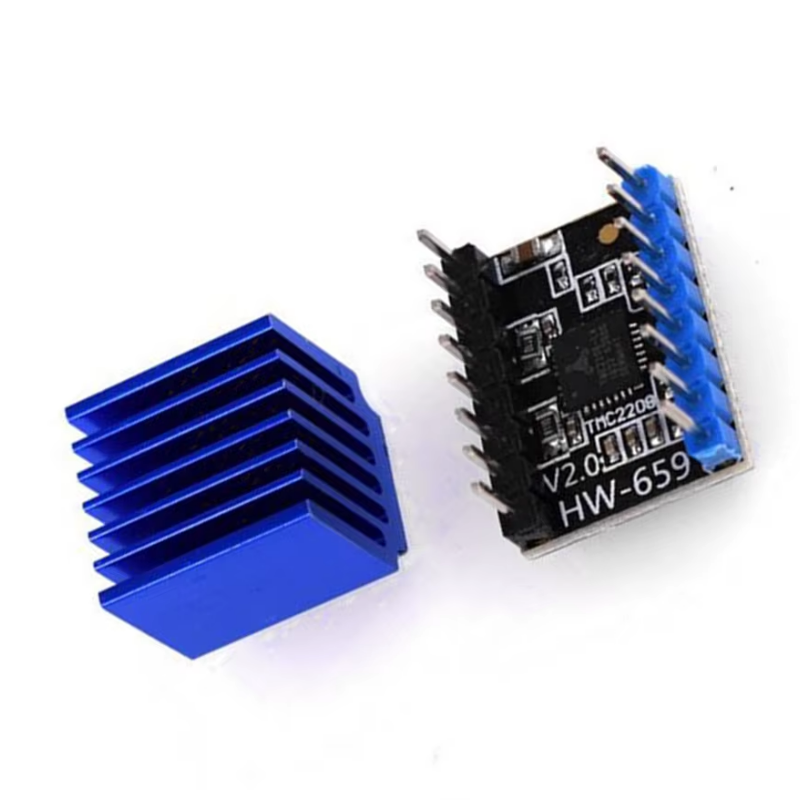

Driver motor pas cu pas (stepper) TMC2208 V2.0

Descrierea produsului:

Modulul TMC2208 V2.0 este un driver de motor pas cu pas ultra-silențios, ideal pentru imprimante 3D și alte aplicații CNC. Folosește tehnologia StealthChop2™ pentru o funcționare aproape imperceptibilă, reducând zgomotul motorului sub 10dB. Este echipat cu un nou radiator pentru disipare termică eficientă și suportă până la 256 de subdiviziuni prin interpolare inteligentă.

Caracteristici principale:

• Tehnologie ultra-silențioasă – StealthChop2™: Motorul funcționează extrem de silențios, ideal pentru imprimante 3D care necesită un mediu de lucru liniștit.
• Mod de chopping dinamic – SpreadCycle™: Oferă control stabil al curentului fără fluctuații în zona de trecere a semnalului sinusoidal, rezultând o mișcare mai lină și mai precisă.
• Generare redusă de căldură: Comparativ cu TMC2100, TMC2208 produce mai puțină căldură la același curent, permițând utilizarea cu radiatoare mai mici.
• Interpolare inteligentă: Subdiviziunile sunt extinse din 16 la 256 prin algoritm diferențial, pentru o mișcare fină și silențioasă chiar și la impulsuri reduse.
• Materiale de calitate: Construit cu componente durabile, pentru stabilitate și fiabilitate în timp.

Specificații tehnice:

• Model cip: TMC2208
• Curent maxim ieșire: 1.4A
• Curent recomandat: până la 1.2A
• Curent din fabrică (default): 0.7A
• Subdiviziuni microstepping: până la 256
• Mod de configurare: STEP/DIR sau UART
• Tensiune de alimentare motor: 5V – 36V
• Tensiune logică: 3.3V / 5V

Instrucțiuni de utilizare:

1. Radiatorul trebuie lipit direct pe PCB – atenție la orientare pentru a evita scurtcircuite între pini și radiator.
2. Direcția motorului este opusă față de driverele A4988/8825. Dacă înlocuiți un A4988, ajustați direcția motorului din firmware sau prin inversarea conexiunii.

Algoritm de ajustare a curentului (VREF):

1. VREF se măsoară între GND și pinul central al potențiometrului.
2. Nu conectați motorul în timpul măsurării – se poate deteriora driverul.
3. Folosiți o sursă de alimentare dedicată în timpul măsurării (nu doar portul USB).
4. Asigurați-vă că driverul este inserat corect – nu inversați direcția!

Conținutul pachetului:

• 1x Modul driver TMC2208 V2.0
• 1x Radiator aluminiu (prelipit sau separat)
