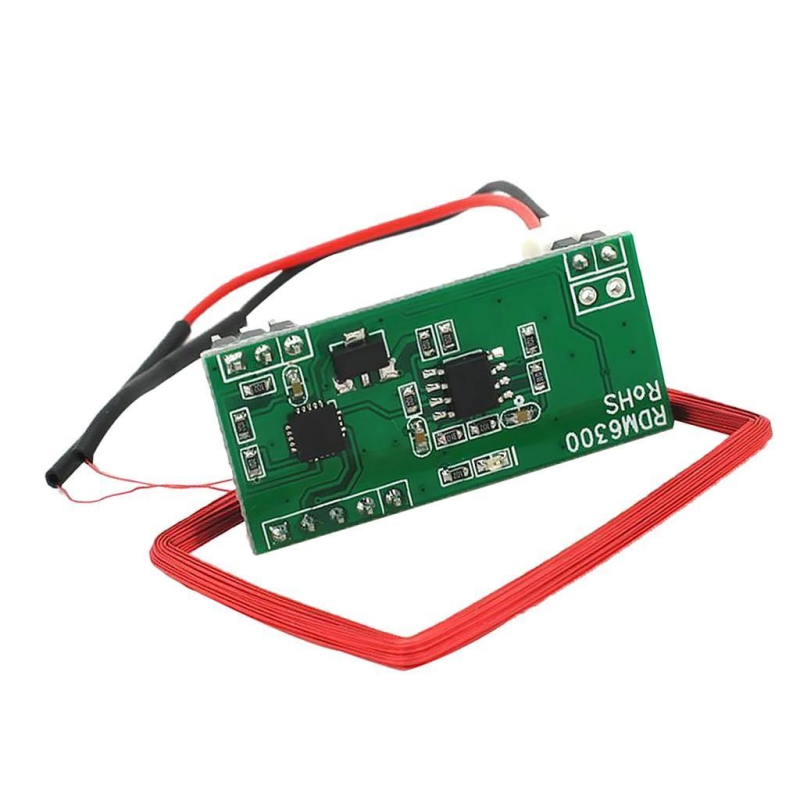

Modul cititor RFID 125 Khz RDM6300

Descriere produs

Modulul RDM6300 este un cititor RFID de 125 kHz, cu interfață serială UART (TTL), utilizat pentru citirea tag-urilor și cardurilor RFID pasive. Este compatibil cu majoritatea microcontrolerelor (precum Arduino, ESP32, STM32 etc.) și se integrează ușor în proiecte de control acces, identificare automată sau aplicații DIY.

Este compatibil cu tag-uri read-only (ex: EM4100) și poate citi UID-ul acestora de la o distanță de până la 5 cm, în funcție de forma antenei și tag-ului.

Specificații tehnice

• Frecvență operare: 125 kHz
• Interfață: UART (TTL, 9600 baud)
• Tensiune de alimentare: 5V (±5%)
• Consum curent: <50 mA
• Distanță de citire: > 5 cm (în funcție de tag și condiții)
• Dimensiuni: 38 × 19 × 9 mm

Conectori (PINOUT)

• P1: pin1 – TX, pin3 – +5V, pin4 – GND, pin5 – +5V
• P2: ANT1, ANT2 (antena externă inclusă)
• P3: pin1 – LED, pin2 – +5V, pin3 – GND

Exemplu de conectare cu Arduino

Conectare recomandată:

Arduino        →        RDM6300
5V             →        P3 : pin2 (+5V)
GND            →        P3 : pin3 (GND)
D4             →        P1 : pin1 (TX)

Datele citite sunt transmise în format serial, ușor de afișat în monitorul serial sau procesat în codul tău.

Compatibilitate tag-uri

• EM4100 (read-only)
• Alte tag-uri RFID 125 kHz pasive, non-programabile

Conținut pachet

• 1x Modul cititor RFID 125 kHz RDM6300
