DESCRIEREA PRODUSULUI:

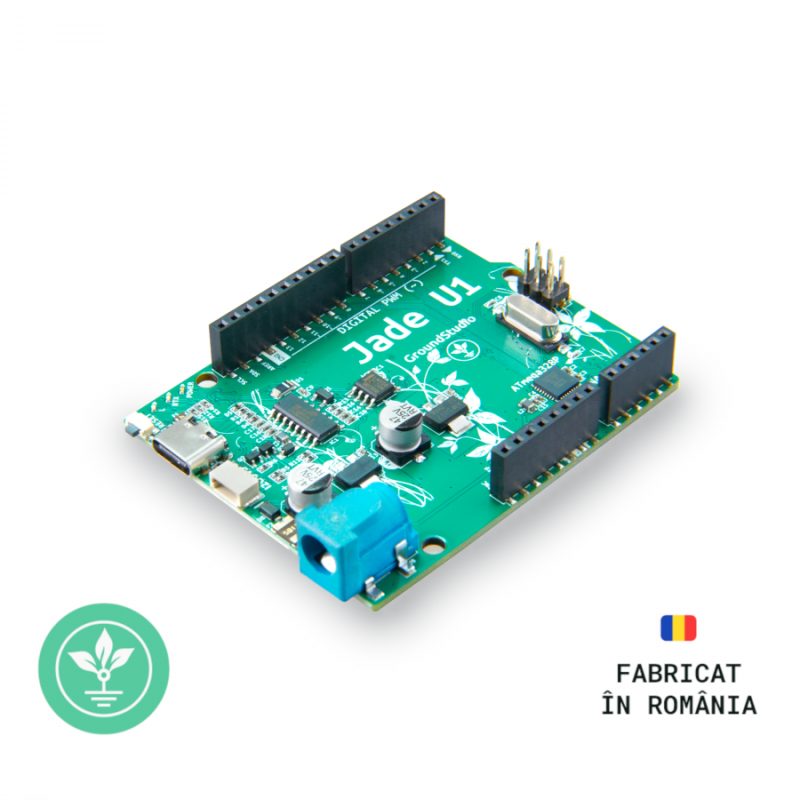

Placa de dezvoltare GroundStudio Jade U1 este o versiune imbunatatita a placii clasice U1 fiind echipata cu un adaptor usb tip C (update de la USB tip B), aceasta foloseste chipul HT42B534-2 pentru conversia usb 2.0 la Serial (UART) si adaptor I2C_3V3 pentru conectarea rapida prin I2C la dispozitivele compatibile fara a mai fi necesar un convertor de nivel logic 5V la 3V3.

Cu ajutorul chipului HT42B534-2, placa de dezvoltare poate fi folosita si pentru a emula un alt dispozitiv (de ex. o tastatura) folosind programul si documentatia disponibila la link-ul urmator: https://www.holtek.com/productdetail/-/vg/HT42B534-2

Placa de dezvoltare Jade U1 este compatibila cu senzori si alte module care functioneaza la tensiunea de 5V. Aceasta poate fi folosita inclusiv cu module care functioneaza la tensiunea de 3V3 doar prin intermediul adaptorului I²C 3V3.

Pentru comunicarea seriala (UART) cu dispozitive cu nivel logic de 3.3V este necesara folosirea unui modul convertor nivel logic separat.

Pozitia butonului de RESET a fost imbunatatita fiind plasat in lateral astfel acesta poate fi folosit chiar daca este utilizat impreuna cu un shield.

Placa integreaza si o mufa I²C 3V3 compatibila cu conectorii STEMMA QT sau Qwiic pentru o mai usoara interconectivitate cu o gama diversa de senzori si module.

Functii generale ale pinilor:

• LED : Exista un LED incorporat actionat de pinul digital 13. Când pinul are o valoare ridicata, LED-ul este aprins, cand pinul este scazut, este oprit.
• VIN : Tensiunea de intrare pe placa atunci când foloseste o sursa de alimentare externa (spre deosebire de 5 volti de la conexiunea USB sau alta sursa de alimentare reglementata). Puteti furniza tensiune prin acest pin sau, daca furnizati tensiune prin mufa de alimentare, accesati-l prin acest pin.
• 5V : acest pin scoate un 5V reglementat de la regulatorul de pe placa. Placa poate fi alimentata fie de la mufa de alimentare DC (7 - 20V), de la conectorul USB (5V), fie de pinul VIN al placii (7-20V). Alimentarea cu tensiune prin pinii de 5V sau 3,3V ocoleste regulatorul si poate deteriora placa.
• 3V3 : O sursa de 3,3 volti generata de regulatorul de la bord. Consumul maxim de curent este de 500 mA.
• GND : Acestia sunt pini legati la masa.
• IOREF : Acest pin de pe placa ofera referinta de tensiune cu care functioneaza microcontrolerul. Un ecran configurat corespunzator poate citi tensiunea pinului IOREF si selecta sursa de alimentare adecvată sau permite traductoarelor de tensiune de pe iesiri sa functioneze cu 5V sau 3.3V.
• Reset : utilizat de obicei pentru a adauga un buton de resetare la shield-uri, astfel blocandu-l pe cel de pe placa.

In plus placa vine si cu pini care indeplinesc functii specializate precum:

• Serial / UART:pinul 0 (RX) si 1 (TX). Folosit pentru primire (RX) si transmitere (TX) de date seriale TTL. Acesti pini sunt conectati la pinii corespunzatori ai cipului ATmega8U2.
• External interrupts: pinii 2 si 3. Acesti pini pot fi configurati pentru a seta o intrerupere la o valoare redusa, o margine ascendenta sau descendenta sau o modificare a tensiunii.
• PWM (pulse-width modulation): pinii 3, 5, 6, 9, 10, si 11. Pot oferi iesire PWM pe 8 biti cu functia anlogica "analogWrite()"
• SPI (Serial Peripheral Interface): pinii 10 (SS), 11 (MOSI), 12 (MISO), si 13 (SCK).acesti pini suporta comunicatie SPI folosind libraria SPI.
• TWI (two-wire interface) / I2C: pinul SDA (A4) si pinul SCL (A5). Suporta comunicatie TWI folosind libraria Wire. Pinii A4 si A5 sunt direct conectati la convertorul logic I²C 3V3 fiind implicit pullup astfel ca acest lucru poate determina incompatibilitatea cu anumite shield-uri.
• AREF (analog reference): Tensiunea de referinta pentru intrarile analogice

Specificatii tehnice:

Microcontroller: ATmega328p cu bootloader UNO
Convertor USB-Serial: HT42B534-2
Regulator tensiune: AMS1117-5V si AMS1117-3.3V
Tensiune alimentare [Vin]: 7V - 12V
Pini digitali I/O: 16 (din care 6 pini PWM de ieșire (~3, ~5, ~6, ~9, ~10, ~11))
Pinii de intrare analogici: 4
Adaptor USB 2.0 tip C
Adaptor I2C_3V3 (tip SH cu pitch 1mm)
Curent maxim DC pe pin I/O: 20 mA
Curent maxim 5V/3V3: 500mA
Memorie FLASH: 32 kB
Memorie EEPROM: 1 kB
Memorie SRAM: 2 kB
Frecventa: 16MHz
Dimensiuni aprox. pcb: 68.6mm x 53.4mm

* Compatibil cu shieldurile R3 (Pinii A4 si A5 sunt direct conectati la convertorul logic I²C 3V3 fiind implicit pullup astfel ca acest lucru poate determina incompatibilitatea cu anumite shield-uri.)

*  Nu necesita instalarea unui driver aditional pe niciun sistem de operare actualizat la zi (spre deosebire de alte module de pe piata (CH340, FTDI, etc)).

* Pentru versiunile de Windows 7, 8 sau 8.1 gasiti driver in sectiunea Descarcari.

* Pinii A4 si A5 sunt direct conectati la convertorul logic I²C 3V3 fiind implicit pullup astfel ca acest lucru poate determina incompatibilitatea cu anumite shield-uri.

Exemplu de conectare Arduino IDE:

Pentru realizarea acestui exemplu aveti nevoie de urmatoarele:

1x Placa de dezvoltare Jade U1 || Referinta RZUJBN_AAA

Pasul 1 - Descarcati Arduino IDE

Arduino IDE

Inainte de a conecta placa incepeti prin a descarca Arduino IDE 1.8.x  de la adresa de mai sus in functie de preferintele dvs. si de sistemul de operare utilizat.

Pasul 2 - Conectati Jade U1 la computer

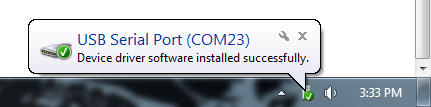

Dupa conectarea initiala prin cablu usb-c, computerul va incera sa caute un driver compatibil. In cazul acesta se va conecta direct la windows cu ajutorul chipului HT42B534-2 deoarece driverele pentru acesta se vor instala automat.

Pasul 3 - Realizarea setarilor necesare in Arduino IDE.

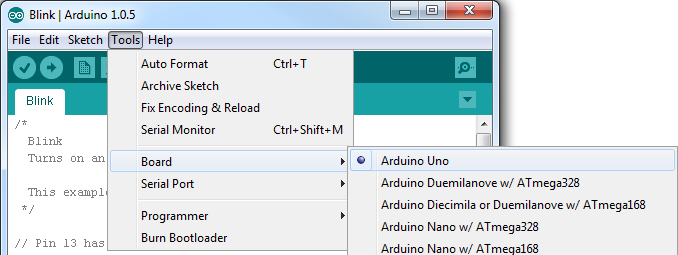

Pentru selectarea boardului mergeti in meniul "Tools", apoi apasati pe butonul board asigurandu-va ca Arduino Uno este selectat.

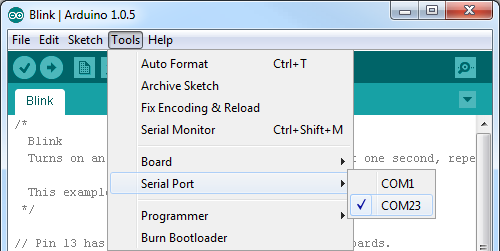

In continuare , trebuie sa ii spunem IDE-ului Arduino la care dintre porturile seriale ale computerului nostru este conectat la Jade U1. Pentru aceasta, mergeti din nou la "Tools", apoi plasati cursorul pe Serial Port si selectati portul COM al Jade U1.

Daca aveti mai multe porturi si nu sunteti sigur care dintre porturi este Jade U1, deconectati-l pentru o clipa si verificati meniul pentru a vedea care dintre acestea dispare.

Dupa selectarea COM-ului si a Board-ului puteti incarca codul Blink din meniul File ->Examples -> 01.Basics -> Blink.

Continutul coletului:

1x buc. placa de dezvoltare GroundStudio Jade U1
