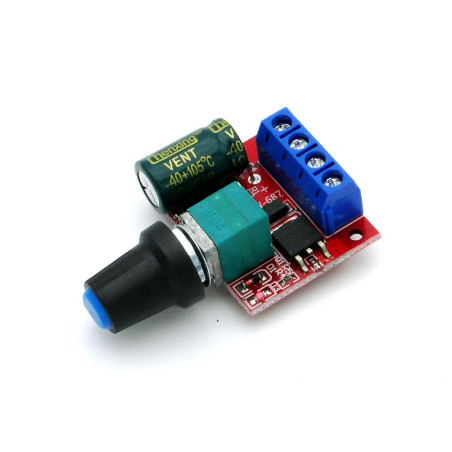

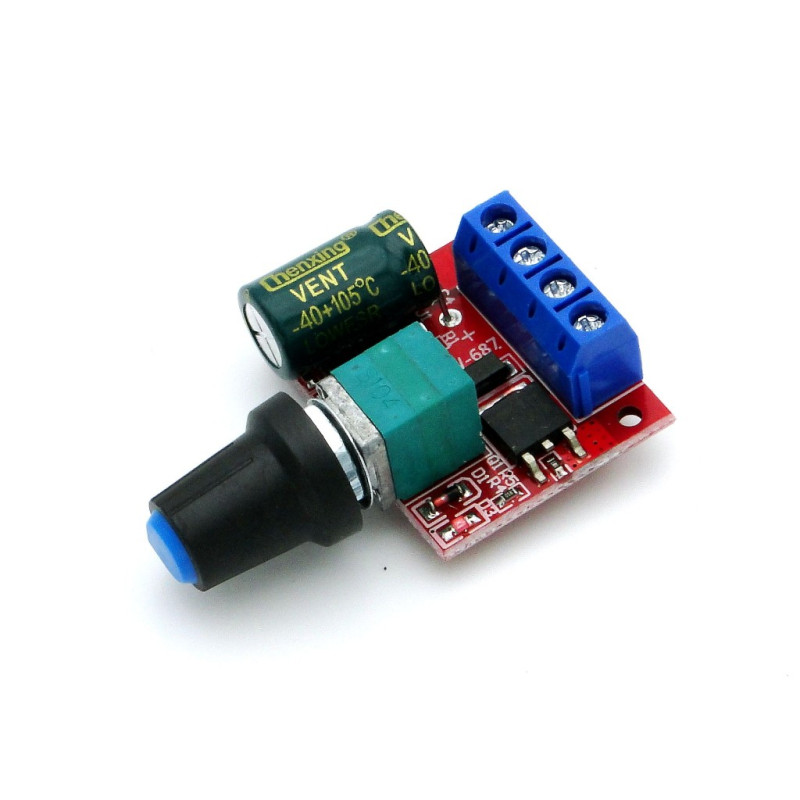

Modul control viteză motor PWM 5A 90W

Descriere produs

Acest modul este un controler compact pentru reglarea vitezei motoarelor DC prin PWM. Generatorul pe bază de NE555 oferă un reglaj lin al turației cu ajutorul potențiometrului cu întrerupător integrat, iar MOSFET-ul de putere D4184 asigură comutarea eficientă a sarcinii. Conexiunile se fac rapid prin borna cu șurub (alimentare și ieșire către motor), fără lipire. Un LED indică alimentarea modulului. Este potrivit pentru prototipuri, machete, ventilatoare, micropompe și aplicații hobby unde este nevoie de control simplu și robust al vitezei.

Detalii tehnice

• Metodă de control: PWM pe bază de NE555 (reglaj continuu al duty-cycle).
• Etaj de putere: MOSFET N-channel D4184.
• Tensiune de alimentare: tipic 5–35 VDC (în funcție de tensiunea nominală a motorului).
• Curent maxim: limitat de MOSFET, trasee și răcire; recomandat pentru motoare DC mici/medii.
• Reglaj: potențiometru cu comutator ON/OFF.
• Protecție pentru motor: diodă rapidă de recirculare pe ieșire.
• Conexiuni: bornier cu 4 poziții (VIN+, VIN−, M+, M−).
• Indicație: LED „Power”.
• Utilizare: control viteză; nu schimbă sensul (reversarea necesită soluție externă).
• Observații: pentru fiabilitate, păstrați marjă față de limitele de tensiune/curent și asigurați ventilare la sarcini ridicate.

Conținutul pachetului

• 1× modul control viteză motor DC HW-687 (NE555 + D4184)
• 1× set borne cu șurub pre-montate (parte a plăcii)
• Fără cabluri sau accesorii suplimentare
