GroundStudio Tiny416 - GPIO Extender si placa de dezvoltare

XAAJFJ_AAA
GroundStudio
15,79 lei
Include TVA
Cantitate
2315 Produse

  Livram și în lockere

Ridică-ți comenzile când vrei tu!

  Livrare rapidă: o zi lucrătoare!

Comandă până la ora 14:00 și expediem astăzi coletul

  Garantie 2 ani

Produse sigure, fără griji!

  Retur simplu în 14 zile

Produse nefolosite? Retur fără întrebări!

Descriere

Produs original GroundStudio

GroundStudio-01.jpg made-in-romania.png

Produsele GroundStudio sunt proiectate si asamblate in Romania, in regim Open Hardware, folosind componente de calitate superioara.

Descarcari:

Pinout

Pinout

 Kicad

Schematic si Layout

DESCRIEREA PRODUSULUI:

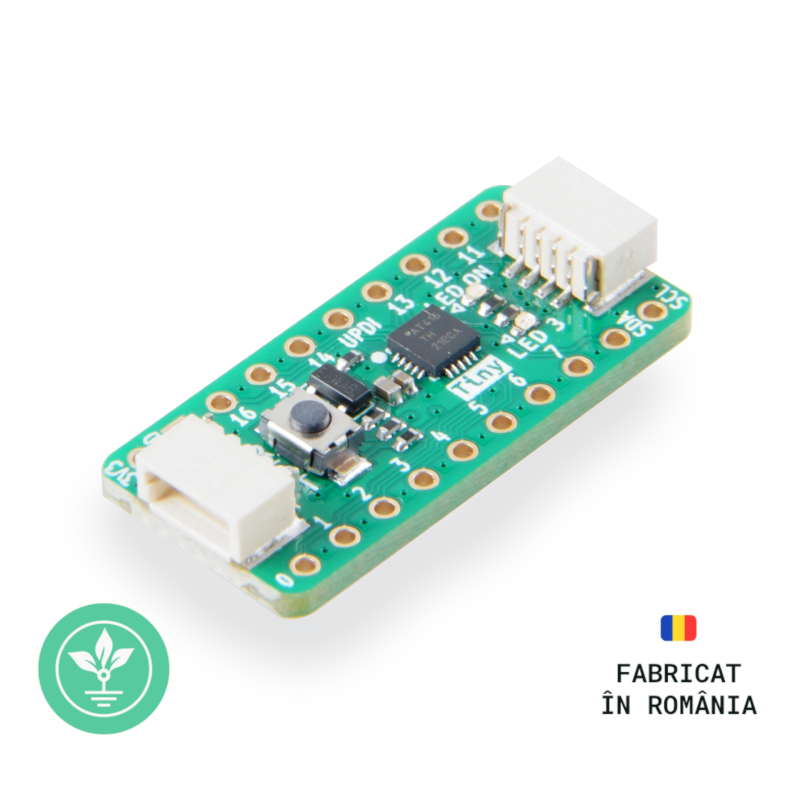

Placa de dezvoltare GroundStudio Tiny416 este bazata pe chip-ul ATtiny416 produs de Microchip. Ea este livrata avand incarcat firmware de seesaw care permite controlul digital al pinilor.

In aceasta pagina exista un exemplu de conectare care foloseste placa in modul seesaw.

Pentru programarea acesteia in mod diferit este necesara un programator UPDI (Unified Program and Debug Interface).

Placa de dezvoltare GroundStudio Tiny416 este compatibila cu senzori si alte module care functioneaza la tensiunea de 3.3V.

Pentru utilizarea impreuna cu dispozitive cu nivel logic de 5V este necesara folosirea unui modul convertor nivel logic separat.

Exista un LED rosu incorporat controlat cu ajutorul pinului 3. Când pinul e HIGH -> LED-ul este stins, respectiv cand pinul este LOW -> LED-ul este aprins. Placa mai prezinta un LED verde pentru indicarea statusului de alimentare "LED ON". Ele pot fi deconectate cu ajutorul solder-jumperilor de pe spatele pcb-ului.

Tensiunea de alimentare pentru placa de dezvoltare trebuie furnizata din exterior folosind un conector I2C_3V3 sau pinul 3V3.

Prezenta tensiunii de alimentare pe portul I²C 3V3 este indicata prin led-ul etichetat "LED ON" amplasat pe modul.
Pentru cazurile in care se doreste minimizarea consumului, led-urile pot fi deconectate cu ajutorul jumperurilor aflate pe spatele pcb-ului.

Conectorii I²C 3V3 sunt compatibili cu standardele Qwiic (SparkFun) si STEMMA QT (Adafruit).

Functii generale ale pinilor:

3V3 Pin de alimentare a placii cu tensiunea de 3.3V DC.
GND Pin conectat la masa.
Pinii GPIO 17 pini GPIO pentru intrare si iesire. {0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16}
Pin UPDI Pin de programare poate fi folosit doar impreuna cu un programator UPDI.

In modul Seesaw nu toti pinii pot fi folositi ca pinii GPIO.

Pentru folosirea acestora este necesara reprogramarea ATtiny416 folosind un programator UPDI.

ATENTIE:

  • Pinii SDA si SCL sunt conectati cu pullup de 10k si pot fi folositi ca pini digitali doar daca sunt deconectati folosind solder-jumperii de pe spatele pcb-ului.
  • In modul Seesaw:
    • pinii 6 si 7 sunt folositi pentru setarea adresei I2C si nu pot fi folositi ca pini digitali.
    • pinii 8 si 9 sunt folositi pentru comunicarea I2C si nu pot fi folositi ca pini digitali.
  • Adresa I2C implicita pentru aceasta placa in modul Seesaw este 0x49 insa aceasta poate fi schimbata prin setarea pinilor 6 respectiv 7 astfel: Daca pinul 6 este conectat la GND adresa I2C va deveni: 0x4A Daca pinul 7 este conectat la GND adresa I2C va deveni: 0x4B Daca ambii pini sunt conectati la GND adresa I2C va deveni: 0X4C

Specificatii tehnice:

Microcontroller Microchip ATtiny416
Tensiune alimentare 3.3V DC
Pini GPIO 13
Conector I2C 2x I2C_3V3 (compatibil STEMMA QT sau QWIIC)
Curent maxim DC pe pin I/O 40mA
Memorie FLASH 4 KB
Memorie SRAM 256B
Memorie EEPROM 128B
Dimensiuni aprox. pcb 27.3mm x 12.8mm

* Datasheet microcontroler ATtiny416 este disponibil in format PDF in sectiunea descarcari.

Exemplul de conectare de mai jos foloseste placa de dezvoltare GroundStudio Jade Mega insa poate fi folosita orice placa de dezvoltare care are port I2C la nivelul de 3.3V

Exemplu de conectare Arduino IDE:

Pentru realizarea acestui exemplu aveti nevoie de urmatoarele:

Pasul 1 - Descarcati Arduino IDE

Inainte de a conecta placa incepeti prin a descarca Arduino IDE, in functie de preferintele dvs. si de sistemul de operare utilizat.

Pasul 2 - Conectati Jade Mega la computer

Dupa conectarea initiala prin cablu usb-c, computerul va incera sa caute un driver compatibil. In cazul acesta se va conecta direct la Windows cu ajutorul chipului HT42B534-2 deoarece driverele pentru acesta se vor instala automat.


Pasul 3 - Selectarea placii de dezvoltare (board-ului) si a portului serial

Pentru selectarea boardului mergeti in meniul "Tools", apoi apasati pe butonul board asigurandu-va ca Arduino Mega este selectat.


In continuare , trebuie sa selectam pe care dintre porturile seriale ale computerului nostru este conectata placa de dezvoltare Jade Mega. Pentru aceasta, mergeti din nou la "Tools", apoi plasati cursorul pe Serial Port si selectati portul COM al Jade Mega.


Daca aveti mai multe porturi si nu sunteti sigur care dintre porturi este Jade Mega , deconectati-l pentru o clipa si verificati in "Device Manager" sectiunea "Ports" pentru a vedea care dintre acestea dispare.

Pasul 4 - Instalarea librariei Adafruit Seesaw

In Arduino IDE accesati meniul Tools->Manage Libraries... iar in fereastra aparuta (Library Manager) cautati si instalati ultima versiune a librariei "Adafruit seesaw Library by Adafruit"


Dupa selectarea COM-ului, a Board-ului si instalarea librariei seesaw puteti incarca codul "blink_Tiny416_using_Seesaw.ino" disponibil in sectiunea DESCARCARI.

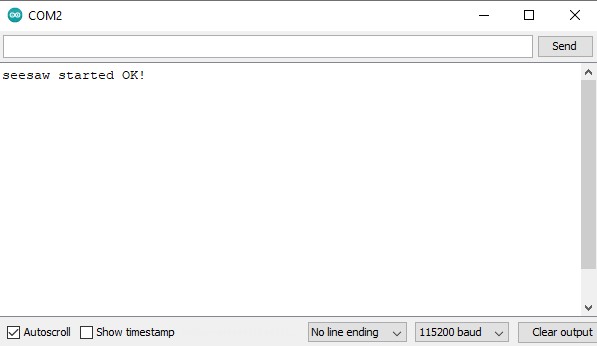

Dupa incarcarea cu succes a codului, deschideti fereastra "Serial Monitor" si setati baud rate la valoarea 115200.


Ledul on-board conectat la pinul 3 de pe placuta Tiny416 va lumina intermitent.

Continutul coletului:

1x buc. placa de dezvoltare GroundStudio Tiny 416

2x buc. bareta 1x10 pini tata @ 2.54mm

ATENTIE: Baretele de pini incluse in colet nu sunt cositorite si nu oferim servicii de cositorire pentru acestea.

Certificari:

Open Source Hardware Association certification-mark-RO000027-wide.png

Detalii
XAAJFJ_AAA
2315 Produse

Coduri specifice

cod EAN13
6427854030696
